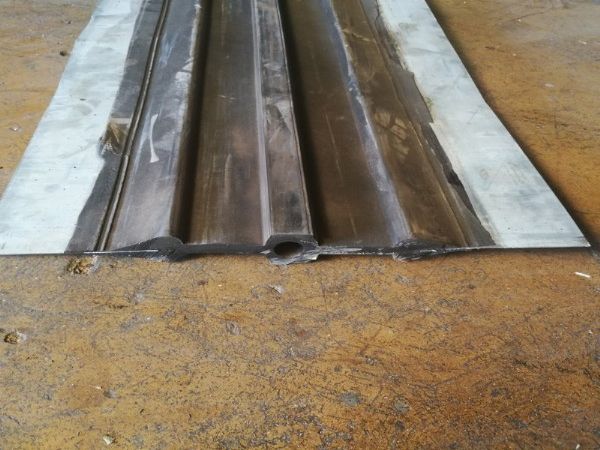

埋入式钢边橡胶
止水带 橡胶止水带接头的连接方式主要有两种:一种是冷粘法，另一种是采用止水带热熔机连接。这两种接头方法相比较，冷粘法连接速度快，使用的比较多。而采用止水带热熔机连接是工程要求严格的中大型工程，这种止水带接头连接优点是连接牢固，可是需要连接的接头形成一体。下面我给大家分别介绍一下这两种止水带接头连接方法:
橡胶止水带冷粘法就是将两接头胶梗削平，用
磨光机打磨出毛面，再涂抹一薄层止水带*
胶黏剂，晾干后再涂一层，晾干后及时将两接头放置在与定位置进行粘接，并进行加压，待30分钟左右即可。
橡胶止水带*接头
胶水的用法:
一步是，现将准备粘接的止水带或者钢边清理干净，保持需要粘接的界面干燥无杂质。
二步是涂刷部位的要求:将要粘接的止水带或者
钢板反正面都得涂刷上这种*胶水，涂刷的厚度不要太厚，薄薄一层即可。涂刷完毕后，凉至20-30分钟左右，再将两个需要粘接的止水带或钢板及时粘结，压紧至20-30分钟。
橡胶止水带采用热熔连接接方法如下:
(1)将橡胶止水带两头,即直线段与十字接头连接端各大约100mm处的橡胶割掉，用工具，如
砂轮将钢边打磨光滑。
(2)将
钢边橡胶止水带需要熔接的两端头搭接处中间留下长30~40mm的空间用于接头熔接、干净生胶片的连接。如果生胶片占有灰尘须用干净布擦干净灰尘或用
打磨机将生胶片表面打磨干净后才能使用。
(3)在已打磨光滑的钢边两面涂刷橡胶与金属
粘结剂。
(4)在加工打磨钢板橡胶止水带连接端头的同时预热橡胶止水带的熔接模具好，预热时间按电热丝的发热功率约在30分钟。目的是将模具温度控制在140~150℃度之间。当
温度计显示模具温度已到140~150℃即可进行后续步骤。
(5)把需要熔接钢边橡胶止水带两端头按步骤2搭接放入橡胶熔接模具底模的中间，连接处放满生胶片。
(6)按模具的对中孔洞，轻轻放置熔接模具的顶模。在安放模具顶模的过程中要避免生胶片和熔接端头的跑位，如果过程中钢边橡胶止水带需熔接的两端头跑位，需重复此步骤，确保熔接两端头的正确位置。
(7)用
千斤顶将安放好的顶模具加压。此步骤注意的是:一次千斤顶加压压力不要过大大，加压至模具顶模和底模之间距离在2cm左右。待熔接钢边橡胶止水带的生胶片硫化一段时间，约5~10分钟后再进行千斤顶的二次加压。
(8)千斤顶二次加压是将模具缝隙加压至设计钢边橡胶止水带断面。加压后，保持模具温度在140~150℃之间，时间约20~30分钟即可开模。
(9)开模检查。如检查发现生胶片熔合不饱满，存在缺胶、开裂、分层等现象需返回至步骤1重新开始钢板橡胶止水带的端头热熔接。如检查发现橡胶止水带接头处熔合饱满，不脱胶，可以进行下一步骤。
(10)将已熔接好的
钢边止水带的钢边连接处用钉子或钢丝连接好，或将此接头连接处的钢边焊接牢固。
(11)再次检查接头的熔接质量和钢边的连接质量，质量合格后可将熔接后的钢边橡胶止水带放置至温度降至常温后，开始钢边橡胶止水带在施工缝处的加固安装。
