gyz200*35
氯丁橡胶支座板式
橡胶支座由多层橡胶片与薄
钢板镶嵌、粘合、压制而成,其承载力可达到10000kN,主要用于中小跨径的简支梁桥。

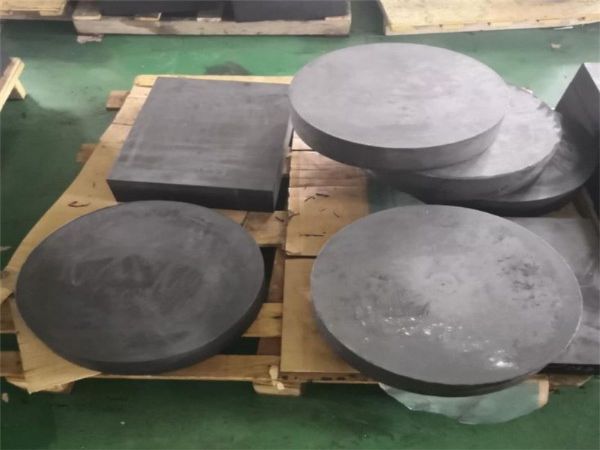

板式橡胶支座，其是一种新型
桥梁支座。它具有构造简单、加工制造容易、用钢量少、成本低廉、安装方便等优点。板式橡胶支座适用于中小跨径的公路、城市和铁路桥梁。我国公路桥梁规范规定，标准跨径20m以内的梁和板桥，一般可采用板式橡胶支座。板式橡胶支座的适用反力一般为2000KN以下较为合理。
GJZ板式橡胶支座的极限承载力均比圆形橡胶支座的大，但是极限抗压强度却比圆形的小，而且方形的位移比圆形的大，基本上可以判断圆形的性能稍微的强于方形的橡胶支座。从另一个角度来讲，在承担相同的力的作用下，GJZ板式橡胶支座采用了较大的底面积但是极限抗压强度却没有底面积较小的圆形橡胶支座的大，说明的有时在改变形状的情况下可能会使橡胶支座的材料得到更大程度的利用。

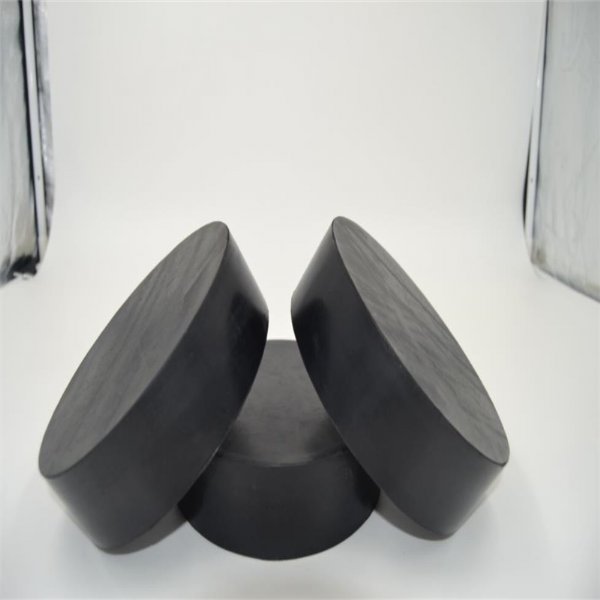

GYZ圆形橡胶支座是设置在桥梁的上部结构与墩台之间，是桥跨的支承部分，其作用是把上部结构的各种载荷传递到墩台上，并能够适应活载、温度变化、混凝土收缩与徐变等因素产生的变位(位移和转角)，使上、下部结构的实际受力情况符合设计的结构计算图式。桥梁支座首先必须有足够的承载能力，以保证安全可靠地传递支座反力。其次GYZ圆形橡胶支座对梁体变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。*后支座应具备便于安装、养护、维修和更换的特点
板式橡胶支座的安装与施工方法对于板式支座的安装与施工，我们衡水永铭橡胶有限公司总结了两种安装方法
*一就是现浇梁安装桥梁公路
桥梁板式橡胶支座比较方便，在施工程序如下:保持墩台垫石顶面清洁。如果支承垫石标高差距过大，可以用水泥
砂浆进行调整。在支承垫石上按设计图标出中心，安装时橡胶支座的中心与支承垫石中心线要吻合，以确保支座就位准确。当同一片梁需两个或四个支座时，为方便找平，可以在支承垫石和支座之间铺一层
水泥砂浆，让支座在桥梁体的压力下自动找平。在浇注梁体前，在支座上放置一块比支座平面稍大的支承钢 板，钢板上焊接锚固
钢筋与梁体连接，并把支承钢板视作浇梁模板的 一部分进行浇注，按以上方法进行，可以使支座与梁底钢板及垫石顶面全部密贴。预制梁橡胶支座的安装：安装好预制梁橡胶支座的关键在于保证梁底在垫石顶面的平行、平整，使其和支座上、下表面全部密贴，不得出现偏压、脱空和不均匀支承受力现象。施工程序如下：处理好支撑垫石，使支撑垫石标高一致。预制梁与支座接触的底面要保持水平和平整。当有蜂窝浆和倾斜度时，要预先用水泥砂浆捣实、整平。
