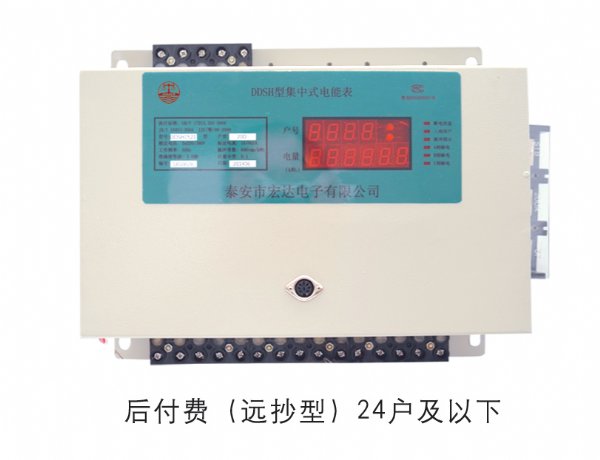

DDSH1521型多用户组合式电能
●防窃电
●大容量高性能
●远程联网
●数码显示
一、简介
DDSH1521型多用户组合式
电能表是泰安市宏达电子有限公司研制生产的高科技产品，它采用微电子处理技术和SMT表面焊接及在线测试技术，能将多达36户单相用电和13户三相用电集中检测，逐户循环显示，并可将各户的用电量由红外抄表器采集或通过RS485接口实现计算机联网。传感元件采用了德国VAC真空熔炼公司研制的1J77A型高导磁率微型电流、电压
互感器，与锰铜（或康铜）分流元件相比，具有精度高、量程范围宽、自身功耗低、抗干扰能力强等特点。DDSH1521型多用户组合式电能表可广泛用于居民楼、集体公寓等用电场所，具有体积小、抄表方便和防窃电等功能，是老式机械
电能表*理想的替代产品。
二、技术特点及参数
1、技术特点
（1）电度集中检测和显示，表箱体积小，抄表方便，防止窃电。
（2）高量程10—60A，用户无须因家用电器的增加而更换
电表。
（3）具有功率计量功能，直观显示用户的用电负荷，实现现场校表。
（4）表壳冲压成形，密封性能好，符合国标GB/T17215—2002。
（5）电路采用三相
电源供电。即使供电线路缺相，也能正常计量。
（6）同时具备近程红外线抄表和远程计算机联网抄表功能。
（7）采用*
接线端子，双
螺栓压线，使用更可靠。
（8）采用高精度微型电量互感器，电器隔离效果好，超负载能力强。（9）整机功耗低，低于一台机械式电能表的功耗（<7VA）。
（10）远控型多户表具有计算机联网功能，解决了电费收取难的问题。
2、技术参数
（1）标定电流：10（60A）；
（2）工作电压：AC160V~250V
（3）精度等级：2.0级；
（4）环境温度：—20℃~55℃
（5）0.4％Ib;
(6)重量：约6kg
(7)总进线端子接线截面积：≤75mm
(8)用户接线端子接线截面积：≤100mm
三．型号说明
为降低公用零线上的总电流，电能表总进线一般采用三相四线制接线方式，而用户接线方式可分为单相（D）或三相四线(T)。
若总进线为单相接线方式，要将电能表的三个进线端子并在一起使用，这是用户接线方式只能为单相。
四.外形及尺寸（体积厚度以及接线顺序）
500*300*130
五.接线方式
1.电能表总进线端子
U、V、W表示三相总进线端子，它可通过孔内径不小于5mm,宽度不超过22mm的接线
铜鼻子或铜板与供电线路相连。
N为仪表用零线接线端子，因电能表自身功耗低，可用线径较细的导线与公用零
2 .电能表出线三相分配以及单相用户接线方式顺序
1-12用户单相接线序号
六、抄表方法
用户用电量的抄收有直读和计算机联网三种方式。直读方式简单易
学，不需要购买书籍通讯设备；红外线通讯方式技术先进、抄表准确；计算机联网方式自动化程度高，数据管理方便。
1、直读方式
在电能表前面板上有两排LED显示器，上排四位为用户序号或门牌号，下排穴位为用户电量，*高显示度数为9999.9度，显示为分户循环显示，每3秒左右切换一户。要求显示用户门牌号的单位，订货时必须注明每块电能表用户门牌号编排方法和次序。
2、计算机联网方式
DDSH1521型多用户组合式电能表具有RS485通讯接口，它可与数据集抄器、调整解调器及主控计算机组成自动抄表系统。每台数据集抄器通过RS485接口与多达200台DDSH1521型多用户组合式电能表进行数据通讯，并将数据通过调制解调器电路进入公共电话网，实现与远方计算机系统的联网，详见电表联网资料。
七、清零和校表
DDSH1521型多用户组合式电能表的前面板上有一五芯的插座。称为检定口，用于电能表的清零和校表。
为方便信号通断和脉冲输出，五芯插座配有*连接插头，插头焊接上导线，便于以下操作。
1、清零
用户电度数需要清零时，检定口上接上本公司提供的清零*五芯插头，完成清零功能。
2、校表
2.1功率简接校验法
由于DDSH1521型多用户组合式电能表具有功率显示，给用户现场校表提供了方便。方法如下：
在检定口上接上带有检定开关的五芯插头，待显示到要检定的用户时，按下检定开关，检定端2与信号地3自动连通，这时四位用户显示的内容变为该用户的瞬时用电功率。与该户的实际负荷功率比较，得到计量误差，实际负荷功率可由万户表测得。可以通过改变用户的用电负荷来观察瞬时功率变化。检定完毕后，拔下五芯插头。
2.2标准表校验法
型多用户电能表有一路脉冲输出口，可检定每户的计量精度，方法如下：
（1）电流线从检定户所属相线的总进线端输入，并由该户接线输出端输出。检定电压线加在此相进线和零线N之间。
（2）脉冲正和负两端加在标准校表台的脉冲输入两端
(3)检定口接上带有检定开关的五芯插头，电能表加上检定电压，待显示到要标定的用户时，按下检定开关，使得检定端2与信号地3连通，这时可标定当前所显示用户的计量误差。
当某户检定完毕后，断开检定开关，使得检定端2和信号地3断开，待显示到下一个要标定的用户时再连接起来。检定完毕后，拔掉五芯插头。

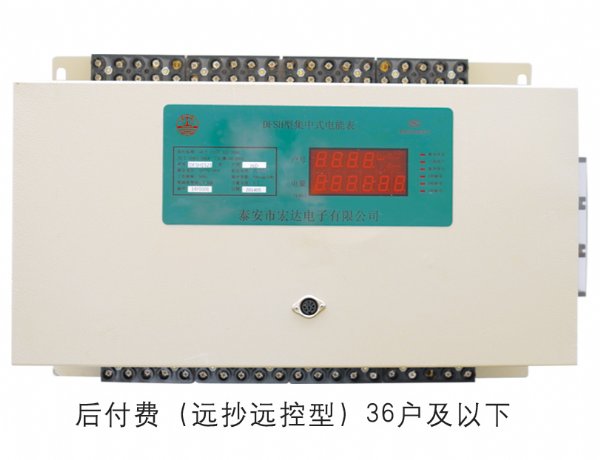

八、远程（预付费）型多用户电能表简介
用电管理部门通过计算机，用本公司提供的售电管理系统将用户的预购电量写入到远方的远控（预付费）型电能表内。当用户的剩余电量为零时，电能表将自动停止向该用户供电。详见本公司的多用户电能表联网资料。使用红外抄表器也能实现远控（预付费）型多用户组合式电能表的上电和断电。方法如下：
（1）打开抄表器电源，按个位、十位键，输入要断电或上电的户号。
（2）将抄表器对准电能表的观察窗，然后按下断电/上电键，待电能表自动复位后，该户号的LED
数码管闪烁，表示该户正常供电。
（3）若操作失败，按下复位键，重新进行上述操作。操作完毕后，关掉抄表器电源。
（4）其中远程（预付费）多用户电表面板具有断电状态显示（灯亮标识送电中，灯灭标识断电中）等指示功能。
九、注意事项和维护
1、电能表应安装在楼内，以防雨进入表内或暴晒。
2、使用前，应仔细阅读说明书，切勿将火线和零线接错，以免损坏电表。
3、订货时应按型号说明写明用户数、用户接线种类。
4、保修贰年，终生维护。
5、面板部分指示功能只针对远控预付费多用户有效。
