S20M0T
产品系列 S系列-混合型
PLC主机
内置IO点数 8DI/6DO，晶体管NPN输出，4AI/2AO
程序容量 16K
指令处理速度 1μs/基本指令
通讯口 内置1*RS232+1*RS485，可扩展至5个
通讯协议 Modbus RTU/ASCII协议、Haiwellbus高速通讯协议、自由通讯协议
网络制式
8DI/6DO，晶体管输出，4AI/2AO。20点混合型PLC主机。
型号
电源 DI DO AI AO 高速脉冲输入 高速脉冲输出 通讯口
S20M0T 24V DC 8 6晶体管 NPN 4 2 1路20KHz 1路10KHz RS232+RS485,*多5个

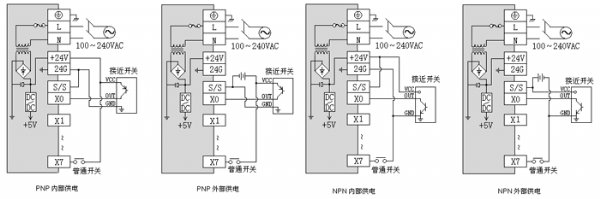

开关量输入（DI）规格
项目 开关量输入DI
输入信号 无电压接点或NPN/PNP
动作驱动 ON：3.5mA以上 OFF：1.5mA以下
输入阻抗 约4.3KΩ
输入*大电流 10mA
响应时间 默认6.4ms，可配置为0.8~51.2ms
隔离方式 每通道单独光电隔离
输入指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电：
直流电源（SINK或SOURCE）5.3MA@24VDC
开关量输出（DO）规格
项目
继电器输出-R NPN或PNP 晶体管输出 -T/P
*大负载 电阻性负载 2A/1点，8A/4点共COM 0.5A/1点，2A/4点共COM
电感性负载 50VA 5W/24VDC
灯负载 100W 12W/24VDC
*小负载 10mA 2mA
电压规格 250VAC,30VDC以下 30VDC
驱动能力 *大触点容量：5A/250VAC MAX 1A 10秒
响应时间 Off-on 10ms，On-off 5ms Off→On 10μs，On→Off 120μs
开路漏电流 --- 0.1mA以下
隔离方式 机械隔离 每通道单独光电隔离
输出指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电 24VDC
项目 性能规格 说明
程序控制方式 周期循环扫描方式
输入/输出(I/O)控制方式 每扫描周期刷新一次，支持立即刷新指
令(主机及扩展模块)
指令处理速度 1us/基本指令，2到几百us/应用指令
编程语言 LD(梯形图) + FBD(功能块图) + IL(指令
表) 符合IEC 61131-3规范
程序容量 16K
存储方式 Flash ROM **存储，无需后备
电池 X 外部开关量输入 X0~X255 支持边沿中断捕捉及信号滤波设定
Y 外部开关量输出 Y0~Y255 可配置停电输出保持
M 内部继电器 M0~M2047 停电保持区可由用户自由设定
(默认停电保持)M1536~M2047
T 计时器(输出线圈) T0~T127 停电保持区可由用户自由设定，时基：
10ms、100ms、1s可任意设定，
T252~T255为1 ms时基
(默认停电保持)T96~T127
C 计数器(输出线圈) C0~C127 停电保持区可由用户自由设定
(默认停电保持)C64~C127
S 步进状态位 S0~S255 停电保持区可由用户自由设定
(默认停电保持)S156~S255
SM 系统状态位 SM0~SM215
LM 局部继电器 LM0~LM31

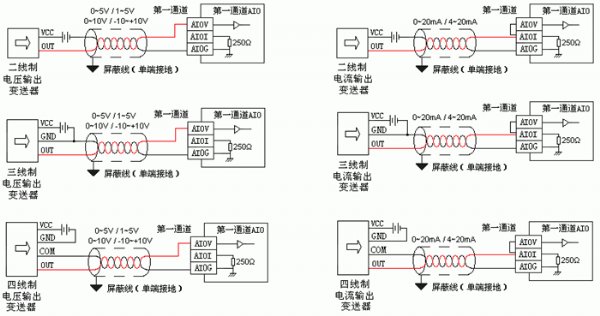

AI 模拟量输入寄存器 AI0~AI63 支持工程量转换、采样次数设定及零点
修正
AQ 模拟量输出寄存器 AQ0~AQ63 支持工程量转换，可配置停电输出保持
V 内部寄存器 V0~V2047 停电保持区可由用户自由设定
(默认停电保持)V1000~V2047
TV 计时器(当前值寄存器) TV0~TV127 停电保持区可由用户自由设定，时基：
10ms、100ms、1s可任意设定，
T252~T255为1 ms时基
(默认停电保持)TV96~TV127
CV 计数器(当前值寄存器) CV0~CV127 停电保持区可由用户自由设定，CV48~CV79为32位，其它为16位
(默认停电保持)CV64~CV127
SV 系统寄存器 SV0~SV154
LV 局部寄存器 LV0~LV31
P 变址寄存器 P0~P9，用于间接寻址
I 中断 I1-I52
LBL 标签 255个，用于程序跳转
常数 10进制 -32768~+32767(16位)，
-2147483648~+2147483647(32位)
16进制 0000~FFFF(16位)，
00000000~FFFFFFFF(32位)
通讯接口 主机带2个通讯端口(RS232/RS485) 均可用于编程及联网(主/从)
通讯协议 Modbus RTU/ASCII协议、自由通讯协
议、Haiwellbus高速通讯协议，波特率
1200~115200bps
PLC连网能力 PLC站地址外部设定，*大可连接254个
站，支持1：N、N：1、N：N网络结构
万年历(RTC) 显示：年/月/日/时/分/秒/星期
硬件扩展能力 可扩7块扩展模块
高速计数器 1路 20K 带自学习功能，7种计数模式：1 - 脉冲/
方向 1倍频，2 - 脉冲/方向 2倍频，3 -
正/反转脉冲 1倍频，4 - 正/反转脉冲 2
倍频，5 - A/B相脉冲 1倍频，6 - A/B相
脉冲 2倍频，7 - A/B相脉冲 4倍频
高速脉冲输出 1路 20K 5种输出模式：1 - 单脉冲输出，2 - 脉冲/
方向输出，3 - 正/反转脉冲输出，4 - A/B
相脉冲输出，5 - 同步脉冲输出
浮点数运算指令 提供32位以内数据的浮点运算，整数
/浮点转换运算
口令保护 支持三级密码保护功能（程序文件口令
、各程序块口令、PLC硬件口令）以及
禁止程序上载功能
