一、产品简介
丙乳
砂浆还能耐稀酸、尿素、苯等化学介质腐蚀，已列入国家《工业建筑防腐设计规范GB50046-1995》作为化工耐腐蚀材料。与传统用
环氧树脂砂浆相比，丙乳砂浆更显示其优越性，不仅成本低，而且施工方便。丙乳砂浆施工与普通砂浆相似，可人工涂抹，也可机械喷涂，并适合潮湿面粘结，*，与基础混凝土温度适应性好，耐大气老化，使用寿命优于普通
水泥砂浆3～5倍，克服了普通砂浆耐蚀性能差，长期遇海水浸泡及氯碱性介质分解开裂、脱落的缺点。自1980年以来，已在全国重要项目工程中作为新型修补和防腐护面材料使用。常使用时间已14年，均无开裂，脱离情况发生。
聚
丙烯酸酯乳液水泥砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等
钢结构和
钢筋混凝土结构的防渗、防腐护面和修补工程。丙乳砂浆还能耐稀酸、尿素、苯等化学介质腐蚀，已列入国家《工业建筑防腐设计规范》GB50046-95作为化工耐腐蚀材料。与传统用环氧树脂砂浆相比，丙乳砂浆更显示其优越性，不仅成本低，而且施工方便。该砂浆施工与普通砂浆相似，可人工涂抹，也可机械喷涂，并适合潮湿面粘结，*，与基础混凝土温度适应性好，耐大气老化，使用寿命同普通水泥砂浆，克服了
环氧砂浆常因其膨胀系数大于基底混凝土而开裂脱落的缺点。
二、适用范围:
1、建筑结构混凝土加固，人防设施
防水堵漏2、水库大坝、港口防渗处理
3、热水池、
垃圾填埋场、化工仓库、化工槽等防化学品腐蚀建筑
4、路面、桥面、隧道、涵洞混凝土修补
5、工业和民用建筑屋面、卫生间、地下室防渗漏处理
6、钢结构和钢筋砼防水

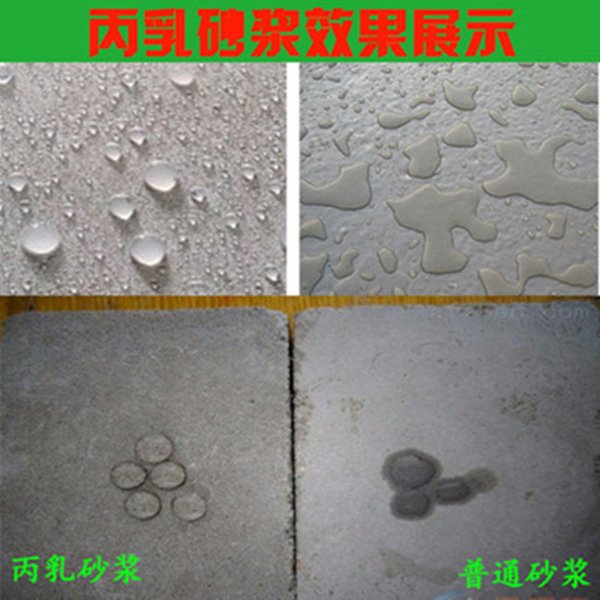

三、产品特点:
1、防水抗渗效果好
2、粘结强度高，能与结构形成一体
3、抗腐蚀能力强，丙乳砂浆能耐酸、碱、盐以及其它化学品腐蚀
4、耐高湿、耐老化、抗冻性好
5、产品水性*，符合环保要求
四、施工方法:
1、基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
防腐抗渗要求高时可将丙乳用量提高到35~40，水量相应减少。
2、在基面上涂刷一层丙乳净浆，配比为丙乳：水泥=1：1～1.5，搅匀，并在净浆未硬化时铺筑丙乳砂浆。
3、乳液砂浆参考配合比：水泥：砂子：乳液=100:100~200:10~15
4、铺筑面积大时可用机械喷涂，分格施工。
5、施工后的砂浆层须养护7天。
丙乳砂浆配合比及原材料的选用:
丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。
在原材料进行选用时，水泥宜采用不低于32.5R级的普通
硅酸盐水泥；砂子选用细度模数1.6，粒径小于2.5mm的过筛细砂即可；聚合物丙乳的固体含量为39～48％，砂浆用水总量应考虑丙乳中的含水量。
丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40％左右。建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。
丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）
材料名称:丙乳砂浆
丙烯酸酯共聚乳液混合液 16.7
不低于32.5R级的普通硅酸盐水泥 100 砂 167 水 50
备注：拌制的丙乳砂浆终凝时间约为4小时。
打底和*后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。
五、注意事项：
1、砂浆施工的环境温度为10-30℃，不应低于5℃，原材料不得受潮、雨淋、日晒和杂物污染。
2、不宜在雨天、冰冻时施工。如必须在冬季施工，则应采取必要的防冻措施。
3、本产品应随拌随用，不可一次拌料过多，且每次拌料宜在2-3h内用完。
六、包装、贮存与运输:
1、乳白色液体，PH值7.0-9.0；
2、*低成膜温度：-20℃；
3、本品以
塑料桶包装：20kg/桶；
4、贮存温度在5℃以上，有效期6个月；
5、本品为非危险品，以一般货物运输。
