1.产品技术参数
产品名称:矿用隔爆型LED
巷道灯产品品牌：劲贝
防爆标志:ExdI
防护等级: IP65
光源类型：
LED光源小球形巷道灯
产品型号 DGS10/127L(A) DGS15/36L（A） DGS15/127L（A） DGS18/127L（B） DGS20/127L（A） DGS24/127）（B）
额定电压 AC127V AC36V AC127V AC127V AC127V AC127V
额定功率 10W 15W 15W 18W 20W 24W
中心照度(3M安装高度） ≥30Lx ≥40Lx ≥40Lx ≥50Lx ≥60Lx ≥70Lx
重量 ≤1.5kg ≤1.5kg ≤1.5kg ≤1.5kg ≤1.5kg ≤1.5kg
工作环境 -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃
外形尺寸 128*191*188mm 128*191*188mm 128*191*188mm 128*191*188mm 128*191*188mm 128*191*188mm
大球型巷道灯
产品型号 DGS18/127L（A） DGS24/127L（A） DGS30/127L（B） DGS36/127L（A） DGS48/127L（A）
额定电压 AC127V AC127V AC127V AC127V AC127V
额定功率 18W 24W 30W 36W 48W
中心照度(3M安装高度） ≥50Lx ≥70Lx ≥80Lx ≥90Lx ≥110Lx
重 量 ≤4kg ≤4kg ≤4kg ≤4kg ≤4kg
工作环境 -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃
外形尺寸 Φ212×H195mm Φ212×H195mm Φ212×H195mm Φ212×H195mm Φ212×H195mm
方形巷道灯
产品型号 DGS50/127（A） DGS60/127（A） DGS70/127（A） DGS80/127（A） DGS100/12（A） DGS120/12（A）
额定功率 50W 60W 70W 80W 100W 120W
中心照度(3M安装高度） ≥140Lx ≥200Lx ≥350Lx ≥400Lx ≥500Lx ≥600Lx
重 量 ≤8kg ≤8kg ≤8kg ≤8kg ≤8kg ≤8kg
工作环境 -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃
外形尺寸 330*280*242mm 330*280*242mm 330*280*242mm 330*280*242mm 330*280*242mm 330*280*242mm
玻璃长条形巷道灯
产品型号 DGS15/127L（F） DGS18/127L（F） DGS20/127L（F） DGS24/127L（F） DGS30/127L（F）
额定功率 15W 18W 20W 24W 30W
中心照度(3M安装高度） ≥50Lx ≥60Lx ≥70Lx ≥80Lx ≥85Lx
重 量 ≤2.6kg ≤2.6kg ≤2.6kg ≤2.6kg ≤2.6kg
工作环境 -20~40℃ -20~40℃ -20~40℃ -20~40℃ -20~40℃
外形尺寸 650*120*80mm 650*120*80mm 650*120*80mm 650*120*80mm 650*120*80mm
2.产品结构
巷道灯由LED光源、散热器壳体、
反光杯、
接线板、
电源板、上盖、电缆固定装置、
灯罩和网罩构成。

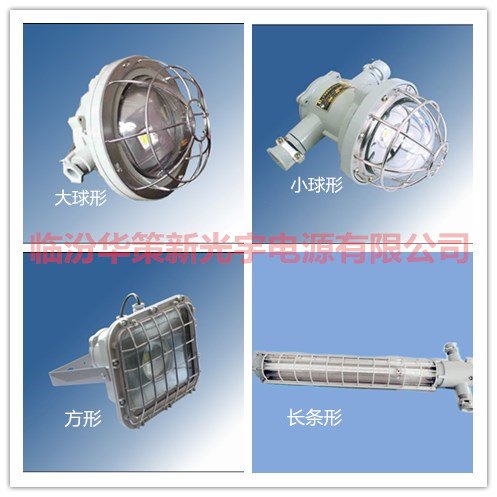

外形通俗讲有小球形、大球形、方形、隔爆兼本安长条形、
玻璃管长条形五类壳体。
3.产品特点
1）更长寿命的大功率LED光源
采用集成封装的单颗大功率LED作为光源，超高亮度，超长寿命，在整灯使用寿命期内无需更换光源。
2）更大照射范围
选用新型LED光源并配备了专门设计的配光系统。光照范围大、光效高。
3）设计独特，外形美观
产品具有结构合理、外形美观、体积小、重量轻、隔爆、抗冲击震动、耐湿热、密封性能好、免维护等优点。
4）更强适应性，自由使用
工作电压范围（86~260V），井下、井上自由使用，适应性强，适用于有甲烷、煤尘等爆炸性混合物气体的煤矿井下及淋水较大的基建矿井巷道及峒室。
