产品名称： 电动薄型
球阀 产品型号： Q971F
公称通径： DN15～DN100 结构形式： 直通
公称压力： 1.6MPa～10.0MPa 连接方式： 螺纹
适用温度： -29oC～+150oC 驱动方式： 气动
阀体材质： 铸钢、
不锈钢 标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、蒸汽、油品、液体、气体 生产厂家： 江苏艾普森自控阀门有限公司
概述

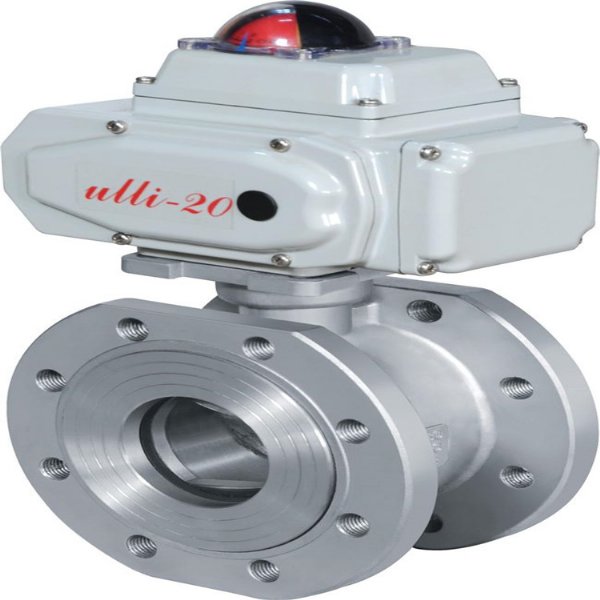

电动超薄型球阀（电动对夹球阀）由DSR型电动
执行器及超薄球阀组成，电动超薄型球阀（电动对夹球阀）和普通
电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面
法兰距离近，物料滞留少，密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式
电动执行器配套可实现流量的调节。
电动超薄型球阀 主要技术参数
阀体
阀体形式 电动超薄型球阀直通铸造超短阀
公称通径 DN15～150mm
公称压力 PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法兰标准 JIS、ANSI、GB、JB、HG等
连接形式 对夹式、法兰式
压盖型式
螺母压紧式
密封
填料 V型
聚四氟乙烯填料、柔性石墨填料等
电动超薄型球阀阀内件
阀芯形式 O型球体阀芯
流量特性 近似快开型
电动超薄型球阀执行机构
执行器型号 DSR系列角行程执行机构
主要技术参数
电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360°
动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位
防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动
电机：8W/E、进线接口：PE1/2〞进线线锁
