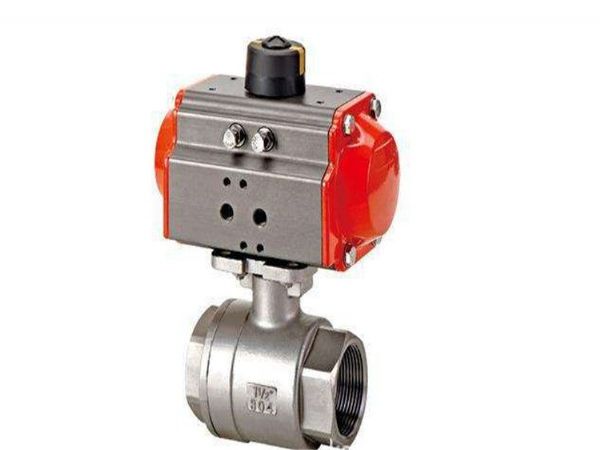

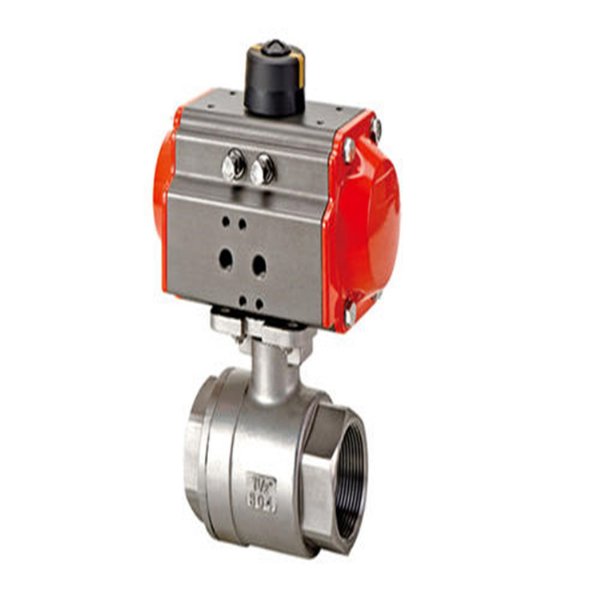

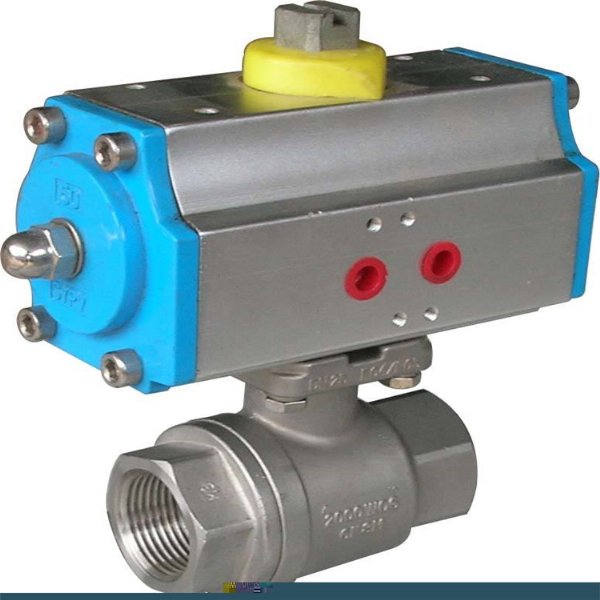

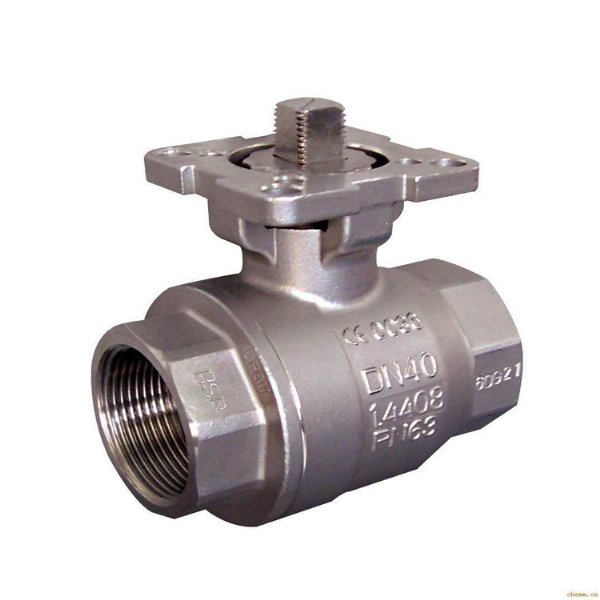

产品名称： 气动螺纹
球阀 产品型号： Q611F
公称通径： DN15～DN100 结构形式： 直通
公称压力： 1.6MPa～10.0MPa 连接方式： 螺纹
适用温度： -29oC～+150oC 驱动方式： 气动
阀体材质： 铸钢、
不锈钢 标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、蒸汽、油品、液体、气体 生产厂家： 江苏艾普森自控阀门有限公司
气动丝扣球阀的工作温度-29～180℃（
密封圈为增强
聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。选用不同的材质的阀体可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质
规格标准：
公称通径 DN(mm) 6-100
公称压力 PN(MPa) 1.6
公称压力 PS(MPa) 强度试验 2.4
密封试验 1.8
材料 材料代号 C P R
主要零件 阀体 WCB CF8 304 CF8M 316
球体 WCB CF8 304 CF8M 316i
阀杆 2Cr13 0Cr18Ni9Ti 0Cr17NiMo2
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用工况 适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28 ℃ -300 ℃
气动装置 型号 OBD 系列
气源压力 0.4-0.7MPa
执行标准 设计制造 结构长度
法兰尺寸 压力温度 试验检验
GBT/12238 Gb12221 / GB/T13927 GB13927
尺寸：
口径
(mm) 尺 寸(mm)
三段式 对焊式 承插焊式
G L D L d D L d D1 A
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1～14.3 9.5
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55～17.8 9.5
15 1/2 67 15 67 15.8 24 67 15 21.7～21.95 9.5
20 3/4 82 20 82 20 28 82 20 27.05～27.3 11.1
25 1 91 25 91 25 34 91 25 33.8～34.05 12.7
32 11/4 108 32 108 32 41 108 32 42.55～42.8 14.3
40 11/2 129 38 129 38 49 129 38 48.65～48.9 15.89
50 2 148 50 148 50 62 148 50 61.1～61.35 17.4
65 2 186 64 193 64 78 / / / /
80 3 206 78 222 78 94 / / / /
100 4 240 98 273 98 124 / / / /
