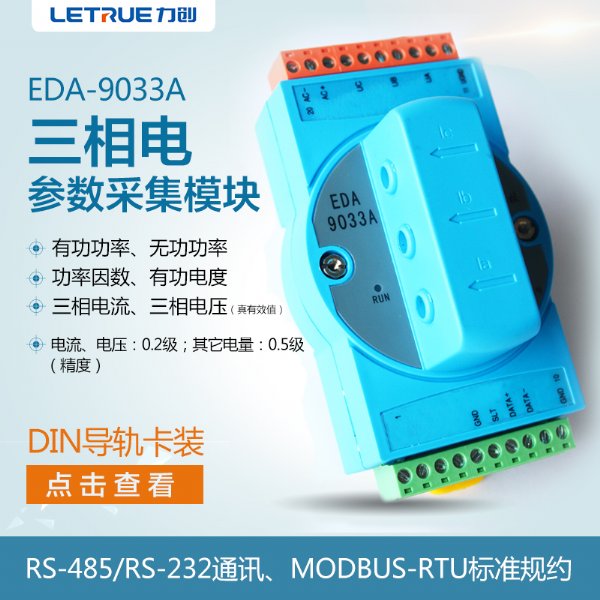

EDA9033A 模块是一智能型三相电参数数据综合采集模块；三表法准确测量三相三线制或三相四线制交流电路中的
三相电流、三相电压（真有效值）、有功功率、无功功率、功率因数、有功电度等电参数。
其输入为三相电压（0～500V）、三相电流（0～1000A）；输出为 RS-485 或 RS-232 接口的数字信号，支持的通讯规约有 3 种：ASCII 码协议、十六进制 LC-01 协议、MODBUS-RTU 协议，3 种协议可同时识别使用，无需配置。
EDA9033A 模块可广泛应用于各种工业控制与测量系统及各种集散式/分布式电力
监控系统。
EDA9033A 模块是一款高性价比的智能电参数
变送器，他能替代过去的电流、电压、功率、 功率因数、电量等一
系列变送器及测量这些变送器标准输出信号的模入模块，可大大降低系统成本, 方便现场布线，提高系统的可靠性。
其可与其他厂家的
控制模块挂在同一 485 总线上，且便于计算机编程，使你轻松地构建自己的测控系统。
采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方完全隔离。
其主要的功能与技术指标如下：
输入信号
三相交流 50/60Hz 电压、电流。输入频率：45～75Hz。
电压量程（相电压）：60V、100V、250V、300V、400V、500V 可选。
电流量程： 1A、2A、5A、20A、（50A、100A、200A、500A、1000A）等可选。
信号处理： 16 位 A/D 转换，6 通道，每通道均以 4KHz 速率同步交流采样，真有效值测量；
数据更新：模块实时数据的更新周期可设置（40mS～1000mS，每步为 10mS）；此功能可通过我公司“E 系列产品
测试软件”MODBUS-RTU 协议中的配置界面进行配置；更新周期默认为 250ms。
过载能力：1.4 倍量程输入可正确测量；瞬间(<10 周波)电流 5 倍，电压 3 倍量程不损坏。
通讯输出
输出数据：三相相电压 Ua、Ub、Uc；三相电流 Ia、Ib、Ic；有功功率 P、无功功率 Q、功率因数 PF、各相有功
功率 Pa、Pb、Pc；正反向有功电度等电参数。
输出接口：RS-485 二线制 ±15KV ESD 保护、 或 RS-232 三线制 ±2KV ESD 保护。
通讯速率（Bps）：1200、2400、4800、9600、19.2K；
通讯协议： ASCII 码格式协议、十六进制 LC-01 协议、MODBUS-RTU 协议，3 种协议可同时识别使用，无需配置。 测量精度
电流、电压：0.2 级 ； 其它电量：0.5 级；
参数设定
模块地址、通讯速率可通过通讯接口设定；有功电量底数可通过通讯接口清 0。 模块供电
电源 +5V±5％、+8～30V、AC220（100）V 可选其一 功耗：〈0.5W
+5V 供电，消耗电流小于 70mA，输入纹波应小于 100mV，输入电压 5V±5％。
+8～30V 供电，消耗电流小于 70mA，*高输入电压不得超过+32V。
交流供电（50HZ），输入电压为 AC85～265V 。 隔离电压
输入-输出：1000VDC。电流输入、电压输入、AC 电源输入、通讯接口输出之间均相互隔离。
模块规格
外型尺寸：122mm *69mm * 73Mm 安装方式：DIN 导轨卡装
工作环境
工作温度：-20℃～70℃ 存储温度：-40℃～85℃ 相对湿度：5％～95％不结露
