H01WG
产品系列

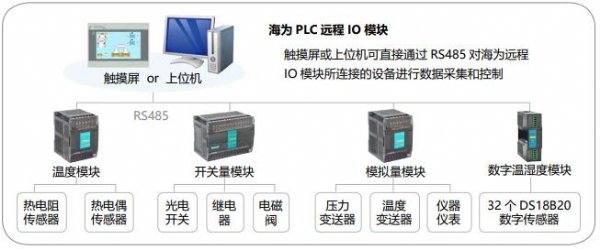

通讯口 内置RS485，支持远程功能
远程模块功能 支持
网络制式
H01WG称重模块提供24位高分辨率，支持多段校称，支持4或6线制式多种特征值的称重
传感器，客户可以根据需求进行反应速度的搭配调整，精准称重轻松满足目前荷重应用市场的绝大部分需求。
H01WG称重模块提供24位高分辨率，支持多段校称，支持4或6线制式多种特征值的
称重传感器，客户可以根据需求进行反应速度的搭配调整，精准称重轻松满足目前荷重应用市场的绝大部分需求。
型号
电源 规格 转换精度 通讯口 尺寸 WxHxD
H01WG 24V DC 1路称重 24 位 RS485，支持远程功能 30*95*82mm
H01WG海为
PLC称重模块
产品性能规格
项 目 规格说明
供应电源 24VDC±20％，0.2A
A/D 转换方法 24Bits △ Σ
A/D 转换速度 6.25/12.5/25/50/100/200/500/1000Hz可选
内部分辨率 24bits
线性误差 静态称重≤ 0.02％ FS
激励电压 5VDC ±5％ , 125mA ( 可接 4 个 350 Ω 荷重元 )
传感器特征值 1mV/V~5 mV/V
测速脉冲 0~2000Hz 24VDC

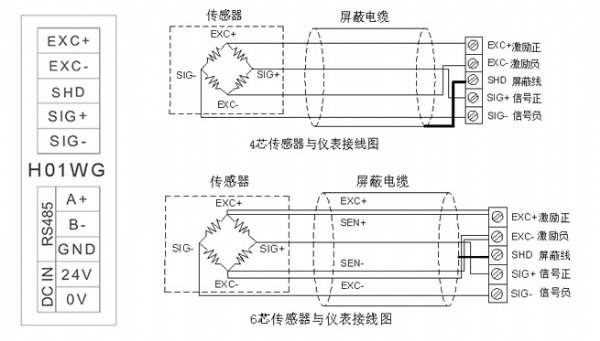

适合感应器形式 4 线制或 6 线制荷重单元(Load Cell)
连接传感器*大距离 100米
产品电源规格
项 目 DC
直流电源输入电压 24VDC -15％~+20％
电源频率 ——
瞬间电涌 MAX 20A 1.5ms @24VDC
允许瞬间断电时间 10ms以内
隔离方式 无电气隔离
电源保护 直流输入电源极性反接、过压保护
产品环境规格
项 目 环境规格
温度/湿度 工作温度：0~+55 ℃ 储存温度：-25~+70 ℃ 湿度：5~95％RH，无凝露
抗振动能力 10~57Hz振幅0.075mm，57Hz~150Hz加速度1G， X、Y、Z三轴方向各10次
抗冲击能力 15G，持续11ms，X、Y、Z三轴方向各6次
抗干扰能力 DC EFT：±2500V，浪涌：±1000V
使用环境 防尘、防潮、防腐蚀、免受电击及外力冲击等环境
