T60S0P
产品系列 T系列-标准型
PLC主机
内置IO点数 36DI/24DO，晶体管PNP输出
程序容量 48K
指令处理速度 0.05μs/基本指令
通讯口 内置1*RS232+1*RS485，可扩展至5个
通讯协议 Modbus RTU/ASCII协议、Haiwellbus高速通讯协议、自由通讯协议、以及波特率
网络制式

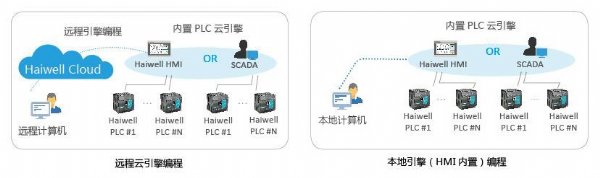

自带两个通讯口（RS232+RS485），可扩展至5个通讯口；支持2路（4点）200KHz高速脉冲输入，2路（4点）200KHz高速脉冲输出；*大可扩展7个模块。另外通过海为云平台，可对PLC远程编程、上下载、固件升级、诊断、监控及调试，让您轻松远程连接，随时侦测现场异常状况。
型号
电源 DI DO 高速脉冲
输入 高速脉冲
输出 通讯口 扩展
模块 尺寸
T60S0P 24V DC 36 24 晶体管 PNP 2 路A/B相
（4点）
200KHz 2 路A/B相
（4点）
200KHz RS232+RS485,
*多5个 7 177*95*82mm

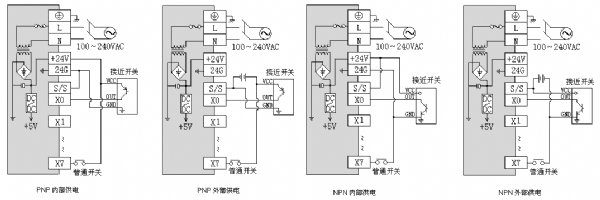

开关量输入（DI）规格
项目 开关量输入DI
输入信号 无电压接点或NPN/PNP
动作驱动 ON：3.5mA以上 OFF：1.5mA以下
输入阻抗 约4.3KΩ
输入*大电流 10mA
响应时间 默认6.4ms，可配置为0.8~51.2ms
隔离方式 每通道单独光电隔离
输入指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电：
直流电源（SINK或SOURCE）5.3MA@24VDC
开关量输出（DO）规格
项目
继电器输出-R NPN或PNP 晶体管输出 -T/P
*大负载 电阻性负载 2A/1点，8A/4点共COM 0.5A/1点，2A/4点共COM
电感性负载 50VA 5W/24VDC
灯负载 100W 12W/24VDC
*小负载 10mA 2mA
电压规格 250VAC,30VDC以下 30VDC
驱动能力 *大触点容量：5A/250VAC MAX 1A 10秒
响应时间 Off-on 10ms，On-off 5ms Off→On 10μs，On→Off 120μs
开路漏电流 --- 0.1mA以下
隔离方式 机械隔离 每通道单独光电隔离
输出指示 LED灯亮表示ON，不亮表示OFF
电源输入 PLC主机内部供电 24VDC
项目 性能规格 说明
指令处理速度 0.05μs/基本指令
编程语言 LD(梯形图) + FBD(功能块图) + IL(指令表) 符合IEC 61131-3规范
程序容量 48K
存储方式 Flash ROM **存储，无需后备
电池 X 外部开关量输入 X0~X1023 支持边沿中断捕捉及信号滤波设定
Y 外部开关量输出 Y0~Y1023 可配置停电输出保持
M 内部继电器 M0~ M12287 停电保持区可由用户自由设定
(默认停电保持)M1536~M2047
T 计时器(输出线圈) T0~T1023 停电保持区可由用户自由设定，时基：10ms、
100ms、1s可任意设定，T252~T255为1 ms
时基
(默认停电保持)T96~T127
C 计数器(输出线圈) C0~C255 停电保持区可由用户自由设定
(默认停电保持)C64~C127
S 步进状态位 S0~S2047 停电保持区可由用户自由设定
(默认停电保持)S156~S255
SM 系统状态位 SM0~SM215
LM 局部继电器 LM0~LM31
AI 模拟量输入寄存器 AI0~AI255 支持工程量转换、采样次数设定及零点修正
AQ 模拟量输出寄存器 AQ0~AQ255 支持工程量转换，可配置停电输出保持
V 内部寄存器 V0~V14847 停电保持区可由用户自由设定
(默认停电保持)V1000~V2047
TV 计时器(当前值寄存器) TV0~TV1023 停电保持区可由用户自由设定，时基：10ms、
100ms、1s可任意设定，T252~T255为1 ms
时基
(默认停电保持)TV96~TV127
CV 计数器(当前值寄存器) CV0~CV255 停电保持区可由用户自由设定，
CV48~CV79为32位，其它为16位
(默认停电保持)CV64~CV127
SV 系统寄存器 SV0~SV900
LV 局部寄存器 LV0~LV31
P 变址寄存器 P0~P9，用于间接寻址
I 中断 I1-I52
LBL 标签 255个，用于程序跳转
通讯接口 主机带2个通讯端口(RS232/RS485)，
可扩展至5个通讯端口 * 以太网主机额外支持以太网通讯
* 所有通讯口均可用于编程及联网(主/从)
* C系列主机不支持通讯口扩展
通讯协议 Modbus RTU/ASCII协议、自由通讯协
议、Haiwellbus高速通讯协议，
波特率1200~115200bps * 以太网型号还支持Modbus TCP、
Haiwellbus TCP协议
PLC连网能力 PLC站地址外部设定，*大可连接254个
站，支持1：N、N：1、N：N网络结构
万年历(RTC) 显示：年/月/日/时/分/秒/星期 带电池
硬件扩展能力 可扩7块扩展模块 * C系列主机除外
浮点数运算指令 提供32位以内数据的浮点运算，整数/
浮点转换运算
口令保护 支持三级密码保护功能（程序文件口令
、各程序块口令、PLC硬件口令）以及
禁止程序上载功能
