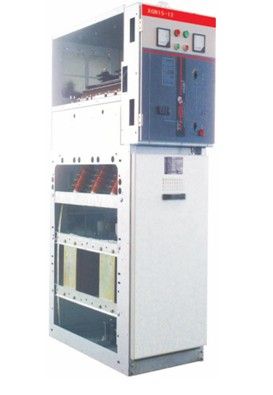

XGN15- 12型户内交流高压六氟化硫环网开关设备，是新一代以六氟化硫
负荷开关作为开关而整柜采用空气绝缘的、适用于配电自动化、既紧凑又可
扩充的金属封闭开关设备、小型化、参数全、低价位、少维护等特点。
该产品具有“合-分-接地”三工位灭弧室，配带“五防”功能（防止带负荷分合主开关；防止误入带电隔；防止误分合主开关；防止带电挂
接地线；防止接地开关在接地位置送电），联锁可靠，断口绝缘强度高，大爬距设计，出线端均用压罩保护，特殊的动密封和固定密封设计，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求，是装备城市电网的新一代高压开关设备
本产品适用于三相交流 0KV、50Hz的电力系统中，作为工矿企业、高层
建筑、住宅小区、预装式
变电站等场所,用来开断、关合负载电流、故障电流、控制和保护线路与配电
变压器之用。
使用环境条件
a 环境温度
*高温度：+40℃;*低温度：-15℃;日平均值：≤35℃
b 环境湿度
日平均相对湿度：≤95%;月平均相对湿度：≤90%;
日平均蒸气压：≤2.2×10ˉ3Mpa;月平均蒸气压：≤1.8×10ˉ3Mpa
C 海拔高度：不超过2000m
结构特点
外壳体采用2MM敷铝锌板或优质碳素冷轧
钢板，并经酸洗钝化处理后喷塑。外表美观，抗腐蚀性强，结构紧凑合
理，体积小，组合十分方便。框内分成四个小室，后面板设置两个压力释放口。安装简便：可按各种设计要求随意组
合、扩展、拼合，快速简单，安装十分方便，占地小。
应用范围
XGN15-12型高压负荷
开关柜广泛应用于10KV二次变电站，做为分配、传输电能的主要开关设备。在民用及工矿企业
中，绝大多数负载均能采用负荷开关柜进行控制和分配，变压器采用负荷开关与
熔断器配合，这样比采用
断路器柜更加
经济实用，占地面积小，安装及扩容简单方便。十分符合我国广大用户的用电要求。
性能特点
开关柜安装简便，使用寿命长，寿命期间免维护，运行安全稳定。
开关柜可根据设计方案组成进线、出线、PT、计量、联络、转折柜等柜型。
开关柜除配置标准SF6负荷开关外，还可配置GN30型
隔离开关，Evolis型
真空断路器、接地开关等。
开关柜可选配电动、备用
电源自投、机械及电气联锁
