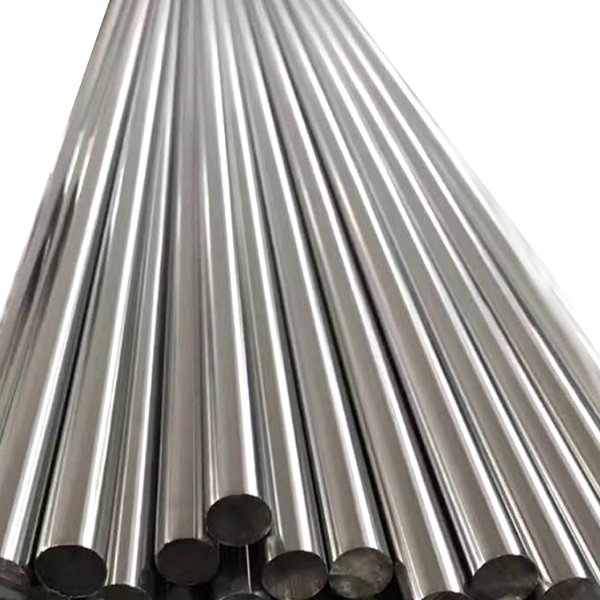

316L
不锈钢光亮棒为0Cr17Ni12Mo2的超低碳钢，比0Cr17Ni12Mo2耐晶间腐蚀性好。
材料名称：
316L不锈钢牌号：00Cr17Ni14Mo2/316L
标准：GB/T 1220-1992
●特性及适用范围：
为0Cr17Ni12Mo2的超低碳钢，比0Cr17Ni12Mo2耐晶间腐蚀性好。
●化学成份：
碳 C ：≤0.030
硅 Si：≤1.00
锰 Mn：≤2.00
硫 S ：≤0.030
磷 P ：≤0.035
铬 Cr：16.00～18.00
镍 Ni：12.00～15.00
钼 Mo：2.00～3.00
●力学性能：
抗拉强度 σb (MPa)：≥480
条件屈服强度 σ0.2 (MPa)：≥177
伸长率 δ5 (％)：≥40
断面收缩率 ψ (％)：≥60
硬度 ：≤187HB;≤90HRB;≤200HV
●热处理规范及金相组织：
热处理规范：固溶1010～1150℃快冷。
金相组织：组织特征为奥氏体型。
316对于海水及各种腐蚀介质的抗腐蚀性能优于304钢。用于抗点蚀材料.
316L是极低碳316钢。性能为316钢的性能加上抗晶间腐蚀性能.
316N是在316钢中添加N，在抑制延伸性能下降的同时提高强度，有减小材料厚度的效果。是耐腐蚀性能优良的高强度的材料. 316LN是在316L钢中添加L，使其具备同上的特性。用途等同316N钢，但有优良的抗晶间腐蚀性能.316TI是在SUS316钢中添加Ti来改善抗晶间腐蚀性能.
316J1耐腐蚀性能和抗点蚀性能优于316钢。用于耐硫酸腐蚀用材料.316J1L是低碳316J1钢。使316J1钢具备抗晶间腐蚀性能.
