本品用于钢铁方面的磷酸锰类覆膜合成剂。LF-533是合成在钢铁产品的旋转、滑动部位的表面具有耐腐蚀性、吸油性好的磷酸锰类覆膜的药剂，合成的覆膜对活塞、活塞环、汽罐衬筒、凸盘、马达零件等的旋转，滑动部位耐磨损性很有效果。
主要特点
● 本覆膜因能防止转动，滑动部位表面金属同类的接触，所以不发生吸附、咬合等现象。

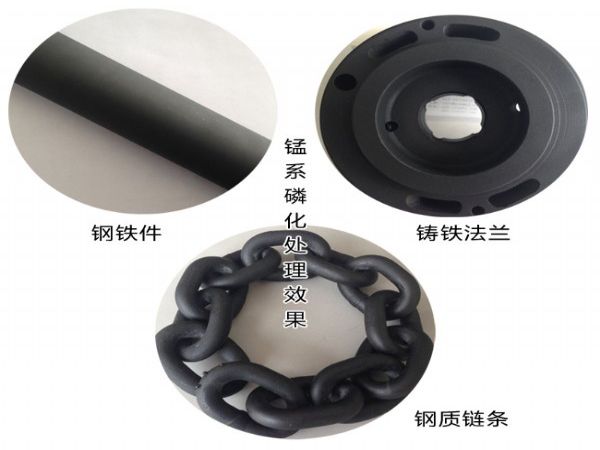

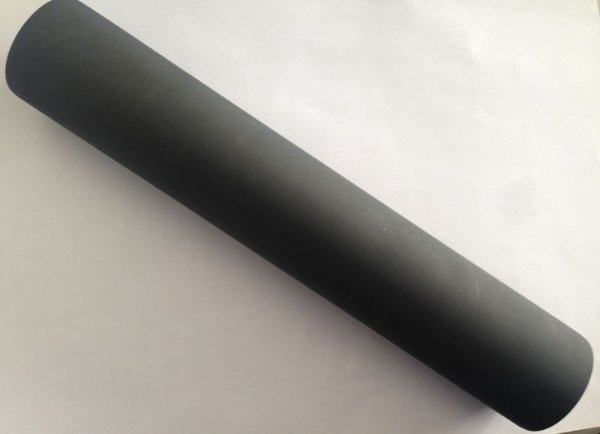

● 本覆膜是耐腐蚀性的覆膜，膜呈黑灰色，因为吸油性好，所以能提高处理表面的滑动性。
● 经此处理后机械加工时能够除去轻度的切削孔。
使用药剂
LF-533 M配槽液、LF-533 R补给液
LF-530锰基中和粉
钢丝绵或钢铁切屑
设备材质
LF-533纯锰系磷化处理槽、
加热管、泵等为316#
不锈钢制。
*通用工艺如下
除油 水洗 酸洗 水洗 中和 水洗 表调 磷化 热水洗 脱水
防锈油 干燥
除油 必需清洗彻底，*使用LF-111高效除油粉，5-8％配水、60℃左右处理 10-25分钟。
水洗 采用洁净自来水溢流水洗，常温清洗1-3分钟。
酸洗 采用工业盐酸50％ + LF-109常温
脱脂剂5％ +自来水45％、常温处理10分钟左右。
水洗 采用洁净自来水溢流水洗，常温清洗1-3分钟。
中和 *采用LF-532中和粉，5％配水、常温处理1-3分钟。
水洗 采用洁净自来水溢流水洗，常温清洗1-3分钟。
表调 采用LF-306锰系表调剂， 0.3％配水、常温-50℃处理1-3分钟。
磷化 采用LF-533纯锰系
磷化液，14％LF-533M纯锰系配槽液配水、85-95℃温度处理20分钟左右。
水洗 采用洁净自来水（去离子水更佳），80-98℃温度处理2-3分钟。
封闭 采用LF-628脱水防锈油处理（原液常温、1-3分钟处理），若要求工件表面比较干燥的话，可再用
