导电性能电子浆料主要应用于

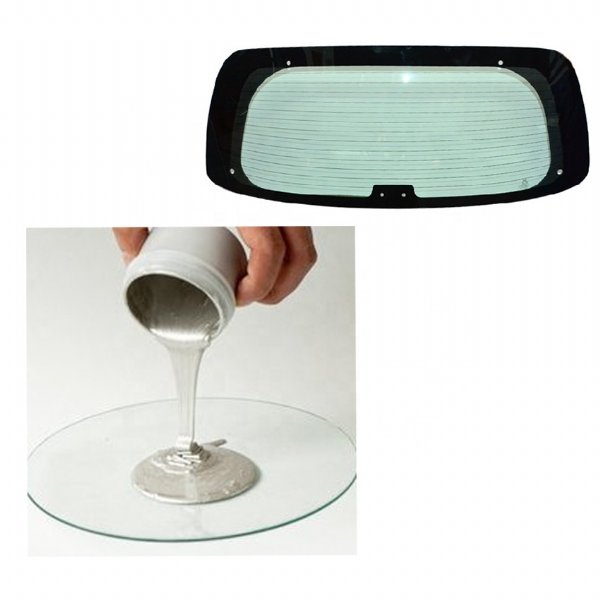

镀膜玻璃的表面汇流电阻工艺，通过丝印于导电膜表面，钢化后跟玻璃表面完整结合，有着良好的导电性，焊接性和耐候性。后续工艺适用于单片钢化，夹胶或者中空，导电性能稳定，产品使用寿命长，电极不易老化的优良特点。
产品参数：
颜色及光泽（X-rite 光
密度计，锡面）：银白色(可调整)
含银量（百分之Wt）：百分之80
釉料细度（QXD刮板细度计）：6um
浆料方阻（15μm）： 3-5mΩ/□
浆料粘度（VT-04F Viscometer,25℃）： 400±20dpa.s
焊接强度（5*5*2mm）：140N
应用条件：
稀释剂（HSD-T09）：百分之6-8Wt.
印刷粘度（VT-04F Viscometer,25℃）： 400±20dpa.s
丝印网目： 250目/98T
丝印温度/湿度： 20-25℃/百分之40-60
丝印厚度（湿膜）： 20-30um
烘干条件： 150℃/3-5min
烧结条件： 660-720℃/8-3
保质期（常温、干燥/月）： 12 （未开桶）

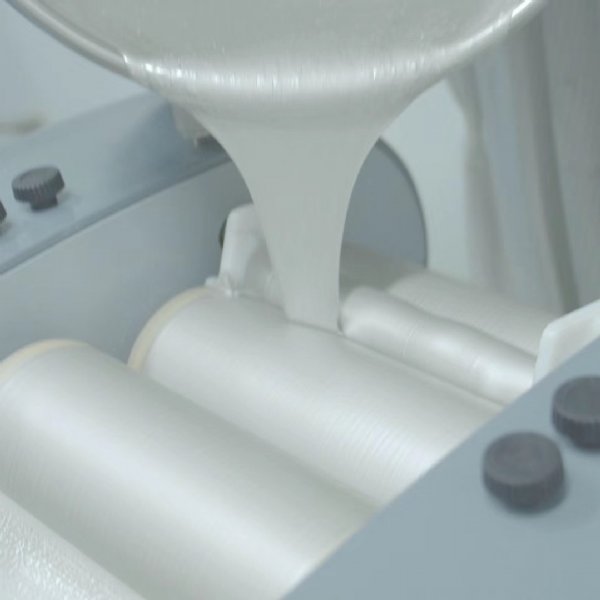

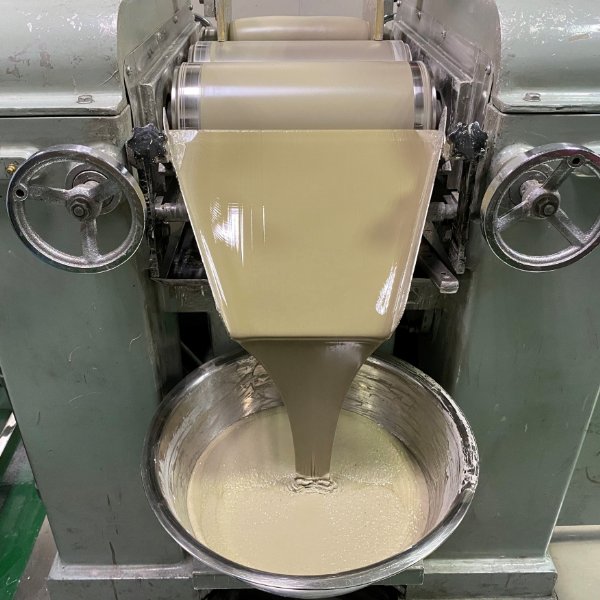

调配方法：
按要求添加稀释剂比例后搅拌分散4小时以上，静置2小时后投入印刷。
注意：以上报告结论为本公司内部实验室测试结果，仅作为技术参考用。基于承印物以及施工条件特性的差异，请在批量使用前做小样测试，保证材料的适用与匹配性。如遇施工问题，请与本公司技术部门联系
