三维

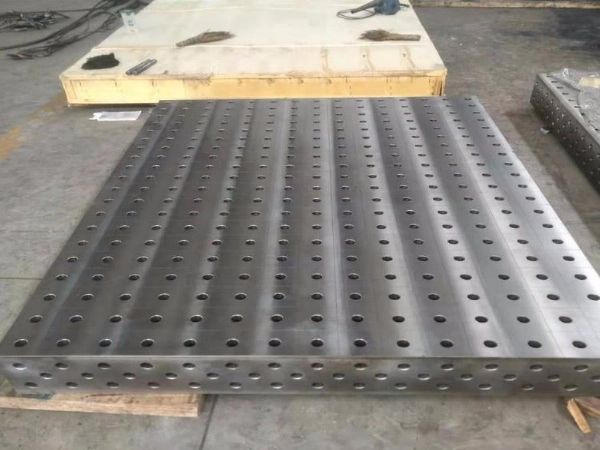

焊接平台的承载能力高，钢性稳定，它的五个面均加工有规则的孔，并刻有网线。三维焊接平台可方便地延伸和扩展，组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展示的很好，尤其在了大型工件方面的应用上
三维焊接平台的浇注条件：
1、浇注方面防止热裂的主要措施是采用高温出炉、低温浇注，浇注速度先快后慢的原则。但考虑到降低浇注温度，对于薄壁件易产生冷隔、浇不足等缺陷，所以根据铸件结构特点，应分别按以下方法生产为好。
2、在浇注薄壁与杆状(
扳手、连接杆、
钳子)铸件时，钢水的浇注温度控制在1540C左右，型壳的温度大于650C，即要求红壳浇注。
3、对于壁厚大于20毫米的铸件，钢水的浇注温度选择在1530C左右，型壳的温度在400C以下，甚至可冷壳浇注。这样有利于铸件在热裂危险期的结壳强度提高。
4、当遇到壁厚不均匀的铸件，钢水的浇注温度取1540C .型壳的温 度在400-500C左右，但须严格执行先快后慢的浇注方法。铸件浇注后待钢液凝固后，应将壁厚部分的型壳先去除，让这部分先冷却，以达到铸件收缩均匀之目的。以上是针对容易产生热裂的碳钢铸件采取的措施，
不锈钢铸件可参照进行，但浇注温度需适当提高
