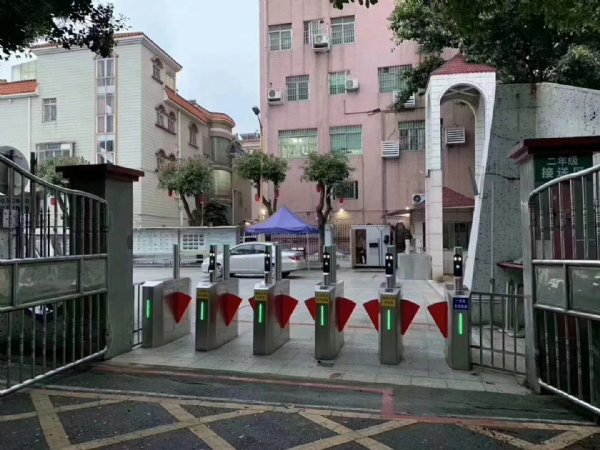

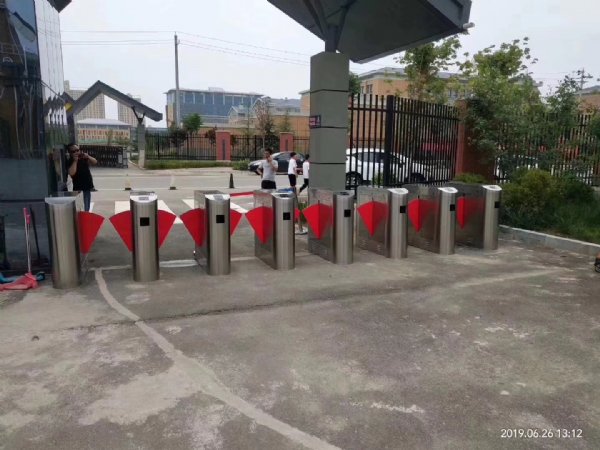

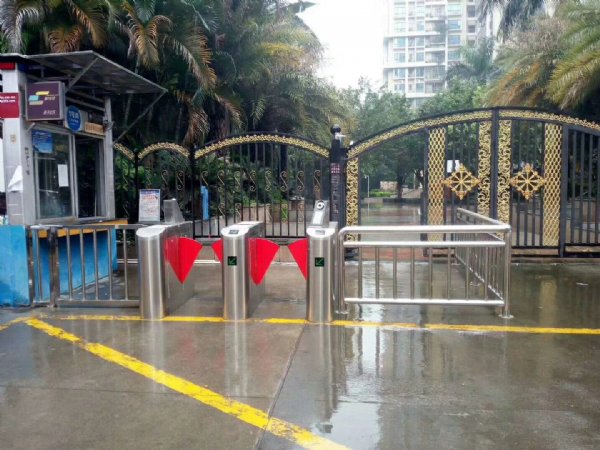

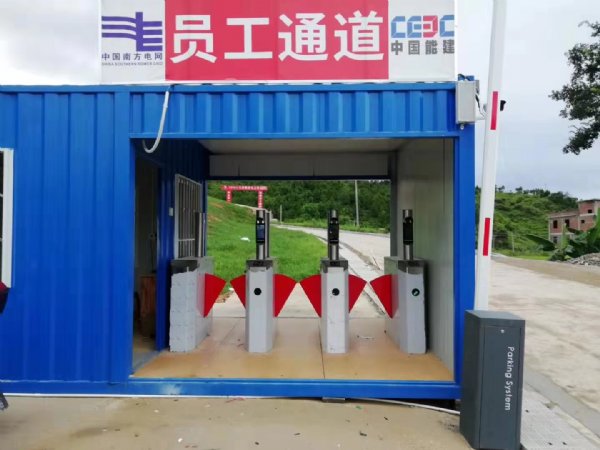

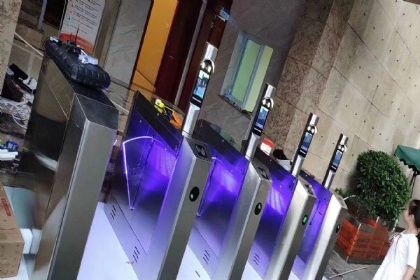

开门红防撞翼闸

  • 价格:1850元/元
  • 产地:广东深圳
  • 品牌:开门红
  • 型号:YZ-310
  • 规格:1200长* 300宽*980mm
  • 联系:王女士 13928490877
              联系我时请告知是在建材采购网看到的
  • 公司:深圳开门红科技有限公司
  • 产品介绍
    通道挡闸/翼闸是我公司经过多年研制、生产的智能化通道管理设备。该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。通过配置各种不同的身份权限认证设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面,共同协调实现通道的智能化控制与管理。

    设备外形采用不锈钢板冲压成型,造型美观大方、防锈、耐用,并且对外采用标准电气接口,能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上,为出入人员提供文明、有序的通行方式,同时又可杜绝非法人员出入;另外系统还专门设计了满足消防要求的功能,在出现紧急情况时,保证通道畅通无阻,方便人员及时疏散。

    1.2.功能特点

    1)具有零位自检功能,方便用户维护及使用;

    2)非法进入有报警提示功能;

    3)防冲功能,在没有接收到开闸信号时,伸缩挡板自动锁死;

    4)红外/机械双重防夹功能,在伸缩挡板复位的过程中遇阻时,在规定的时间内电机自动停止工作,且力度很小,同时发出报警信号;

    5)具有自动复位功能,行人读有效卡后,若在系统规定时间内未通行时,系统将自动取消行人此次通行权限;

    6)统一标准的对外电气接口,可与多种读卡器相挂接,并可通过管理计算机实现远程控制与管理;

    7)整个系统运行平稳、噪音小;

    1.3主要技术参数

    1) 电源电压: AC220±10% V、50HZ

    2) 驱动电机:        直流电机 24V/100W

    3) 工作环境温度: -55OC - 60 OC

    4) 相对湿度: 相对湿度≤90%、不凝露

    5) 输入接口: 开关量或 12V电平信号或脉宽>100ms的12V脉冲信号驱动   电流>10mA

    6) 通信接口: RS485电气标准,

    7) 通信距离: ≤1200米

    8) 通道宽: 550mm

    9) 通行速度: 50人/分钟(常开模式)、35人/分钟(常闭模式)

    10) 闸门开、关时间: 1秒




    3.产品结构及其工作原理

    3.1通道闸机械系统

    通道闸机械系统分为机箱和机芯两部分。机箱作为载体,其上安装有方向指示器、身份权限识别读写装置(选配)、红外线传感器等;机芯组成主要有电机、机架、传动轴、闸门等;






    7


    3. 2通道闸电控系统

    电控系统由门禁读卡器(选配)、主控板、红外线传感器、方向指示器、报警器、限位开关变压器等组成。

    门禁读卡器(选配):读取卡上信息并经判断处理后,向主控板发出申请通过信号(开关信号);

    ® 主控板:系统的控制中心,它接收门禁读卡器和红外线传感器的信号,并对这些信号进行逻辑判断和处理后,再向方向指示器、电机、计数器、报警器发出执行命令。

    ® 红外线传感器:检测行人位置和起到安全保护作用;

    ® 方向指示器:显示通道当前通行标志状态,并引导行人安全有序地通过通道;

    ® 报警器:系统检测到有非法进入通道的行人时,发出报警提示;

    ® 限位开关:控制闸门转动的位置;

    3.3系统工作原理

    1)打开电源,3秒后系统进入工作状态。

    2)读卡器读到有效卡时,峰鸣器会发出悦耳声响,向行人提示读卡成功;同时还对从卡中读到的信息进行判断、处理,并向主控制板发出申请通过信号;

    3)主控板接收到读卡器和红外线传感器的信号,并经综合处理后,向方向指示器和电机发出有效控制信号,使方向指示标志转为绿色箭头通行标志,此时若系统处于常闭模式时,电机运转,限位开关控制电机动转角度,闸门打开(常开模式时,电机不动作),允许行人通行;

    4)行人根据方向指示器标志指示通过通道后,红外线传感器感应到行人通过通道的全过程,并不断向主控板发出信号,直至行人已经完全通过通道;

    5)若行人忘记读卡或读无效卡进入通道时,系统将禁止行人通行(对于常开模式 ,闸门将关上;常闭模式,闸门不动作;),并且会发出报警,直至行人退出通道后,才解除报警;重新读有效卡方允许通行;
