本品在钢铁表面形成耐蚀性能机能的锰磷酸盐
复合膜，防腐性好，附着力强。它克服了碱性发兰的高能耗，低工效，污染大常温发黑耐磨性差等弊端。操作工艺简单，是钢铁表面防腐和装饰的理想用品。
一、产品特征：
1、不论工件几何形状，表面大小，均能形成致密的黑色膜。膜层抗腐蚀性强，装饰性好。
2、适用范围广，处理铸铁，铸钢，高
硅钢，
合金钢亦能达到色泽均匀的黑色膜。它解决了传统发兰此类工件表面为红色，褐色或棕色的质量问题。
3、*，*害，不产生有害气体，保护环境。
4、工艺简单，免表调，效率高，使用时无需现场化验，只需定期补加。
二、主要技术指标：
1、本品外观为淡绿色液体（浓缩液），不燃不爆，无挥发，无气味，储存期两年。
2、PH值：2.0-2.5 比重:1.15 处理量:4㎡/升。

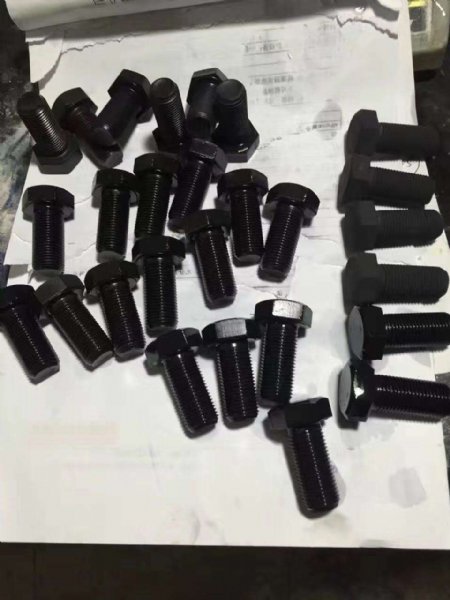

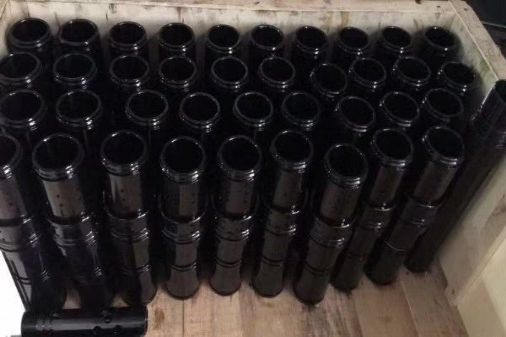

3、膜层外观：均匀，致密，黑色。膜厚：2—5um。
4、膜层符合国际GB/T12612-90，耐3％CUSO4＞180S。
三、使用方法：
1、浓缩液1份加上5份水稀释成工作液。PH：2—2.5。
2、工作温度：大于80℃，黑色磷化时间：10—15分钟。
3、工艺流程：除油—水冲洗—除锈活化—水冲洗——黑色磷化—水洗—浸脱水
防锈油。
四、注意事项：
1、前处理除油除锈必须彻底，否则影响磷化质量。
2、磷化前工件必须洗净，防止酸带入磷化槽中破坏溶液。
3、工件放入槽中后应上下拌动，防止复杂多孔零件磷化不上。
4、使用可根据PH值或凭经验进行定期添加。
5、塑桶包装：25kg/桶。
