宁波东启TR系列电力测控仪表选型说明
一、用途

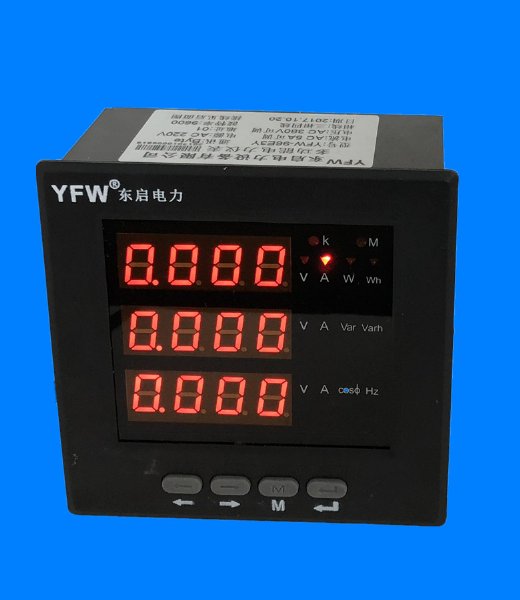

TR系列电力测控仪表是宁波东启研发的一种多功能组合型仪表。适用于电力电网、自动化控制系统的现场监测显示和自动化调度远动装置的遥控遥测，其作用是将电网中的电参量如电流、电压、功率、频率、功率因数、电能等值，由CPU控制直接交流采样A/D模数转换后输出标准的电流、电压或开关信号，与远距离数据终瑞RTU相连。仪表的RS-232或RS-485接口中，可直接与控制中心进行数据交换，实现自动化管理。另外该系列仪表中还有进行压力、温度、流量等非电量测量、变送及报警输入输出的智能化功能。
目前，该系列仪表已广泛应用于水利、环保、电力、冶金、铁道等行业。
二、TR系列电力测控仪表选型
T R - /
❶ ❷ ❸ ❹ ❺ ❻
序号 功能说明
❶ 宁波东启产品系列号
❷ 42----面框尺寸:120*120mm /开孔尺寸：111*111mm 96----面框尺寸:96*96mm/开孔尺寸：92*92mm
80----面框尺寸:80*80mm /开孔尺寸：76*76mm 72----面框尺寸:72*72mm/开孔尺寸：67*67mm
48----面框尺寸:48*48mm /开孔尺寸：45*45mm 96B----面框尺寸:96*48mm/开孔尺寸：92*45mm
46----面框尺寸:120*60mm /开孔尺寸：116*56mm 16----面框尺寸:160*80mm/开孔尺寸：151*71mm
❸ Y----液晶显示 无----数码显示
❹ E----多功能表 P----有功功率表 Q----无功功率表 H----功率因数表 F----频率表
AI---交流
电流表 AV---交流
电压表 VI---电流电压表 VIP---电流电压功率表 N---转速表
DI---直流电流表 DV---直流电压表 VIH---电流电压功率因数表
❺ 1----单相 2----三相特定功能 3----三相 6---六相
❻ M2----RS485通迅 O2----开关量输出 I2----两路开关量输入 I4----四路开关量输入
F1----复费率 X1----谐波 N1---变送输出
举例：
1、型号：TR96Y-E3/M2-O2-I2
表示：96*96 液晶多功能表 三相四线 带RS485 带开关量输出，两路开关量输入
2、型号：TR72Y-E3/M2-I2
表示：72*72 液晶多功能表 三相四线 带RS485 带两路开关量输入
