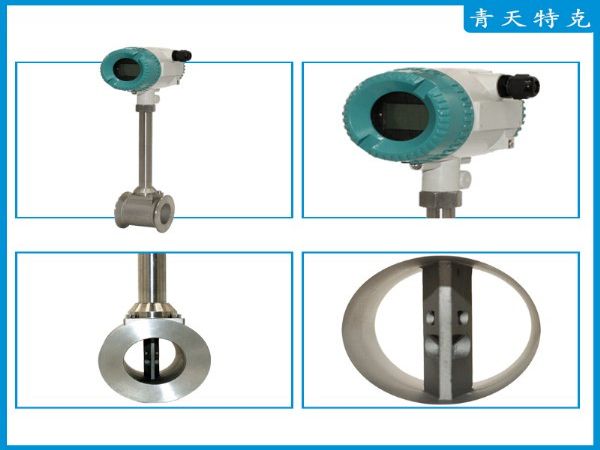

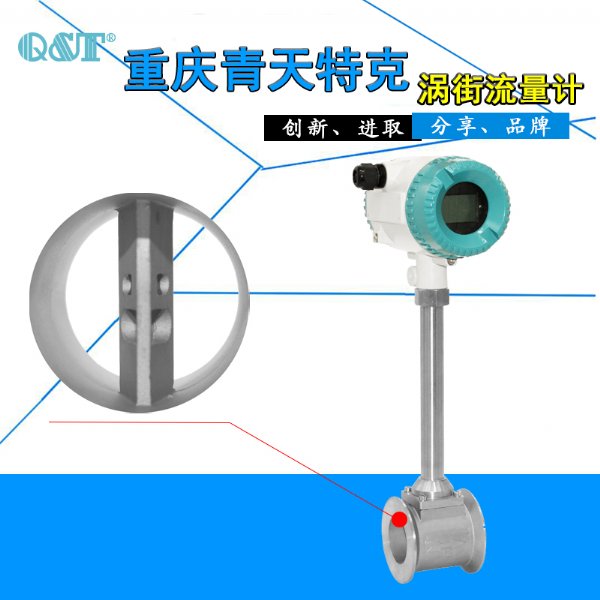

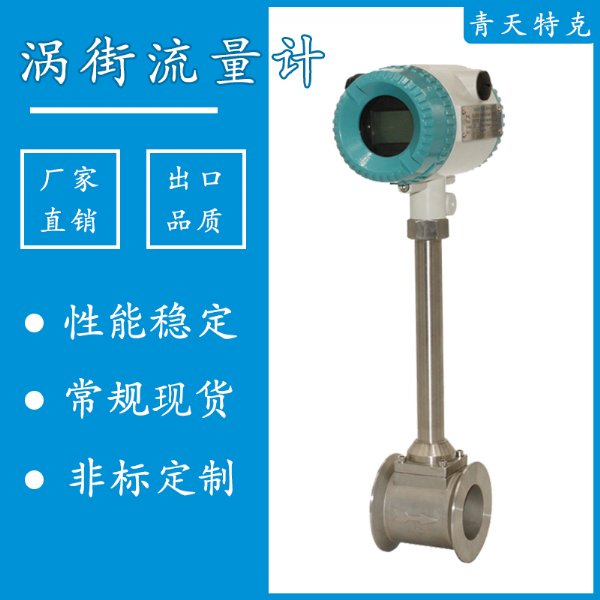

1、产品简介
LUG B夹装式涡街
流量计克服了一般流量计
接头需要在连接盘上匀布
螺栓孔，使用螺栓、
螺母将连接盘固定在
管道上，造成使用成本高、操作麻烦、效率低的弊端，而改采用横切面为直角梯形的连接盘，内侧为直角梯形斜边，使用时，利用夹装式将连接盘紧固在管道上，使用成本低，省时省力。
2、工作原理
LUGB系列
涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量
变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：
式中： 为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；St为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。
St是雷诺数的函数， 。
当雷诺数Re在 范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在 ，此时旋涡频率 。
由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式 可以求出流量q，其中A为流体流过旋涡发生体的截面积。
