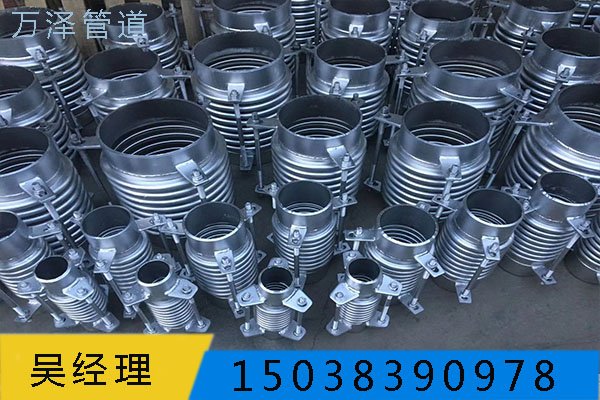

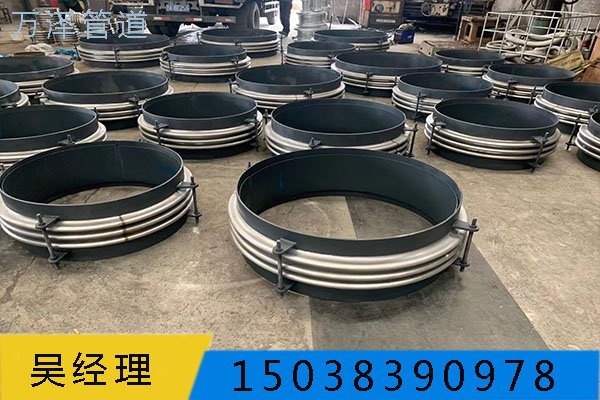

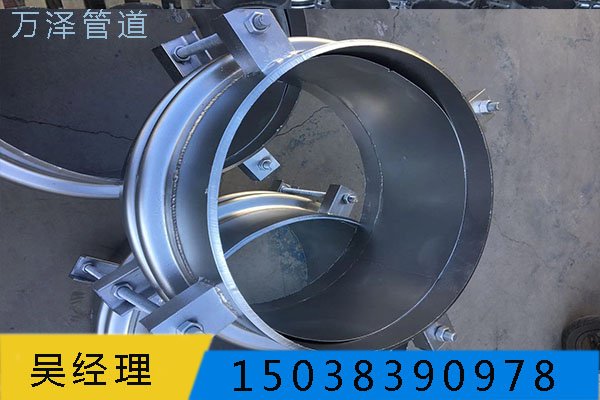

焊接式
补偿器由一个
波纹管和两个端管构成及其它部件组成。它通过波纹管的柔性变形来吸收管线轴向位移（也有小量的横向、角向位移），端接管或直接与
管道焊接，或焊上
法兰再与管道法兰联结。
膨胀节上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力杆。该类膨胀节结构简单、价格低，因而凡是在管线上可能的地方应*予以考虑。
产品优势
焊接式补偿器由构成其工作主体的波纹管（一种弹性元件）和端、管、支架、法兰、导管等附件组成。轴向内压式
波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振。在现代工业中用途广泛。
产品特点
1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
支架算法
焊接波纹补偿器对支座作用力的计算内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度 θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m
焊接波纹补偿器应用举例：
某碳
钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境*低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
订货流程与须知
1、客户采购清单请来电咨询 ：15038390978（微信同号）
2、收到客户采购清单，为客户提供产品型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
