一、产品简介
铜材无铬
钝化剂MS0407是我司为提高铜制品的抗腐蚀能力而开发的一款新型专利产品。本产品采用环保、*的咪唑啉类杂环化合物并添加多种有机膦酸和醇类物质复合而成，不含铬等有毒害物质、外观微浊并有细腻泡沫。本品对经过各种清洗、酸洗或抛光处理后的各种铜材及铜镀层有较强的抗蚀作用，尤其对提高铜材在湿热盐雾环境的耐蚀能力效果十分显著。和传统产品相比，本品安全*害，耐蚀性能提高至少6~12倍。
二、特性与优点
本产品具有以下优点：
1、符合RoHS环保要求，不含有重金属，易生物降解有利于减少环境污染；
2、本品性能稳定，药剂可重复使用，处理成本仅为
防锈油的1/3；
3、钝化成膜致密，耐蚀性很好，纯铜可通过中性盐雾＞48小时测试；
三、防氧化性能
处理后的产品可保持2年以上不变色。
四、开槽方法与工艺条件
工艺项目 工艺条件
开槽浓度 100％原液使用
处理时间 ≥5分钟
钝化温度 常温，无需加热
五、工艺流程
清洗或抛光后工件--- MS0407钝化处理 — 流动清水漂洗（1-3次）— 泡纯水 — 烘干或晾干

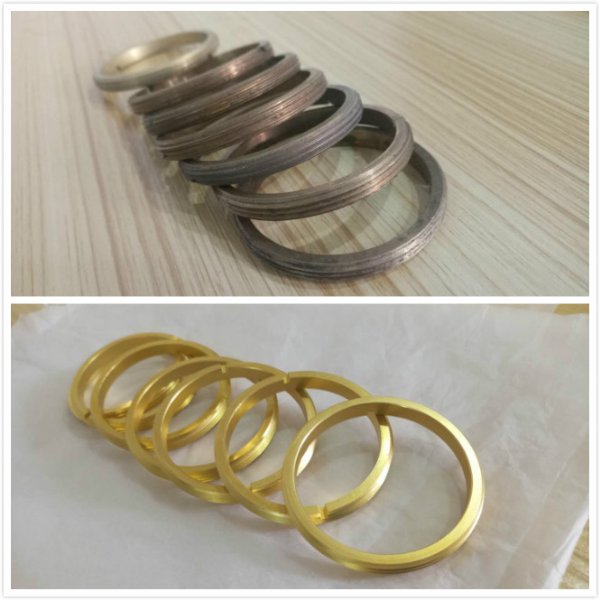

如果工件有更高的耐蚀要求，可配合使用我司铜材
封闭剂，效果更佳
六、使用方法
1、经过除油或抛光后的工件用流动清洗多次冲洗，应尽可能避免将其它脏物带入钝化池中。由于大多数的
抛光液均含有酸性成份，因此抛光后的工件一定要冲洗充分，否则一旦把酸带入
钝化液中，会引起钝化膜层溶解，从而起不到钝化防护的作用。所以，如有必要抛光后的工件可先用0.2~0.5％的Na2CO3溶液中和后再进行钝化。
2、本产品常温使用,处理时间大于5分钟.如果盐雾要求较高的情况,可适当延长处理的时间（15分钟）,这样钝化效果会更好。
3、经过上述处理后的工件,用流动清水反复冲洗1~2次,再用纯水漂洗后甩干水珠,用低于80℃的温度烘干即可。
七、钝化性能（样品以
紫铜为例、数据仅供参考）
比较内容 1：1硝酸滴定（S） 中性盐雾测试（h） 室内暴露（D） 高温抗氧化
本发明膜 75S 120小时轻度变色 180D不变色 180℃2h轻微变暗
铬酸钝化膜 12S 8小时变色严重 15D轻微变色 180℃5min严重变色
