第1章产品简介
HY-LD003型
道闸口探测雷达是针对停车场和地下车库出入口等应用场景研制，能在各种复杂环境下，精确控制闸杆起落；HY-LD003型雷达采用高度集成方案，具有体积小、精度高、调试安装简单、稳定性高等特点。
HY-LD003型雷达车检器，距离分辨率3cm，测距精度优于1cm，具有极高的角度分辨；信号处理和控制单元采用ARM核心架构，在内部数字信号处理器上运行雷达数据处理、目标检测等高级算法，避免“砸车”、“砸人”、“不落杆”等现象。

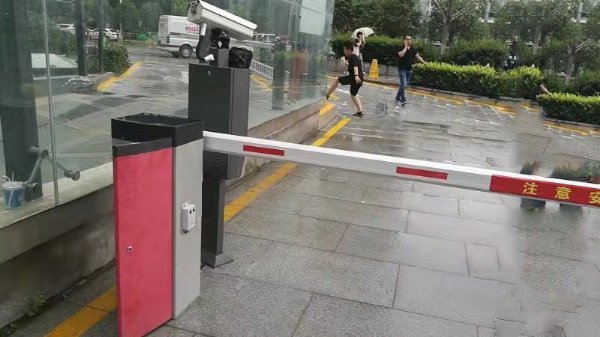

图1.1 雷达安装示意图
第2章产品特征
2.1性能参数
特性 参数 技术指标
系统属性 工作电压（V） 12V
工作频率； 24GHz
工作温度（℃） -40℃~85℃
功耗（W） < 2.5
防水等级 IP65
外壳尺寸（mm） 150*85*35
重量 200g
检测范围 横向宽度 默认±0.5米
纵向长度 默认3米
响应时间 500ms
2.2功能说明
HY-LD003雷达车检器产品功能：
LED指示灯：无线车检器有两个LED指示灯，检测到车辆黄色LED灯点亮，目标消失后黄色LED灯熄灭熄灭；红色为
电源指示灯
探测区域配置：雷达的默认感应区域为正前向3米，左右两侧各0.5米，跳线方式可设置不同的检测区域；
性能稳定：不受光照、灰尘、雨雪等外界环境的影响；

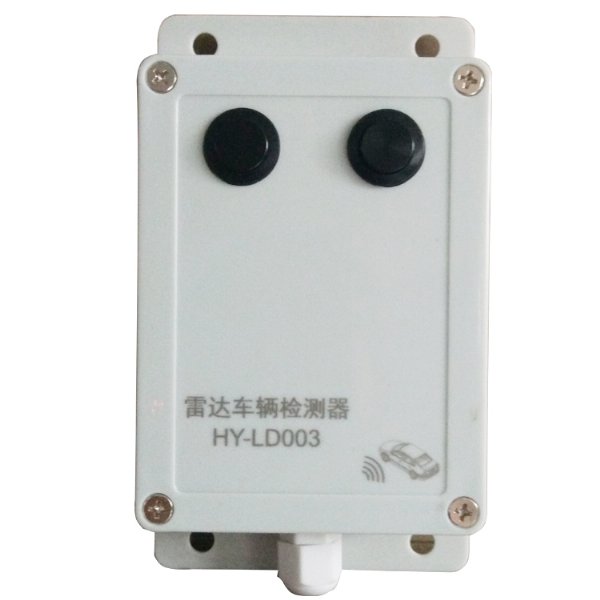

图2.1 HY-LD003雷达车检器产品外观
第3章产品使用
3.1安装说明
雷达车检器垂直于车道（车辆进出）方向安装在道闸箱体上，指示灯方向朝下，建议安装孔位高度距离地面0.5-0.6m。
道闸雷达安装步骤：
确定安装孔位：开孔前先将雷达上电，将其手动安放在道闸箱体距离地面0.5-0.6m处；确保雷达探测区域内无障碍物体，如果黄灯闪烁或常亮，微调安装位置，找到无探测目标且黄灯熄灭的位置作为安装孔位；
安装开孔：HY-LD003雷达车检器通过底部3M胶与闸箱固定，在闸箱选定的旁边上钻一个M8的进行孔，*开孔
钻头直径8mm；
3.2接口线缆说明
序号 线缆标识 线缆颜色 说明
1 12V 红色 雷达电源正极
2 GND 棕色 雷达电源负极
3
继电器公共端 黄色 公共线
4 继电器输出 绿色 常开
5 继电器输出 蓝色 常闭
第4章注意事项
雷达属于高精密设备，具有技术含量高、专业强的特性，使用前请仔细阅读产品使用说明书及相关文档等。
1)供电电压稳定，不宜过低，以免影响雷达性能；
2)避免冲击和跌落，以免损坏产品；
3)雷达天线集成在内部，正面不能有任何遮挡物；
4)雷达的检测范围内不要放置任何物体，以免误触发；
5)带有
广告牌及栅栏的闸杆，会导致雷达误触发，暂不适用；
6)安装的闸箱必须固定牢固，避免箱体晃动导致无线车检器异常。
