又叫：煤粉
管道*三维波纹
补偿器概述：
波纹管为1Cr18Ni9Ti或SUS304材质制造，采用多层次液压成型工艺，可以补偿轴向、角向、横向及各方位的合成位移。小拉杆不能承受内压推力。
型号示例：举例:0.6XLB500FB-1500
表示公称通径为500mm,工作压力为0.6Mpa，长度为1500mm，
不锈钢法兰连接的小拉杆横向
波纹补偿器。

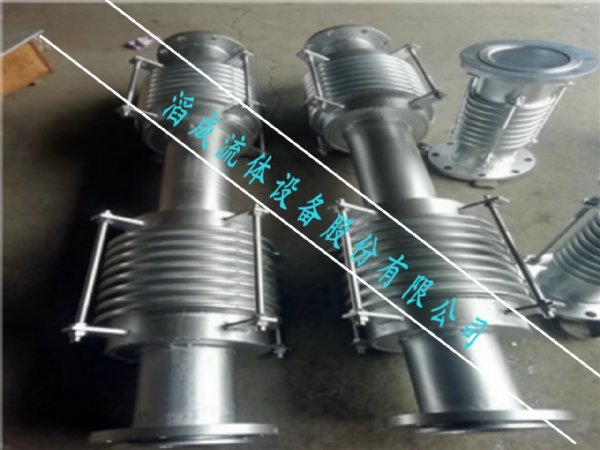

使用说明：小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量(X0、Y0 )均单独用作轴向补偿或横向补偿的*大值，
此种情况应分别满足以下关系式:X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量(X1,Y1)的选取应满足下列关系式:
此时，X1,Y1为同时存在轴向位移及横向位移的实际值。
小拉杆横向波纹补偿器对支座作用力的计算:
