功能：补偿弯曲
管道的横向位移和角位移
连接方式：1、
法兰连接 2、接管连接
公式计算：Fy=Ky•Y
用途：可以补偿弯曲管道的横向位移和角位移。
产品说明
型号：DN100-DN5000，
压力级别:0.1Mpa-2.5Mpa 。
连接方式：1、
法兰连接 2、接管连接
产品横向补偿量：根据用户要求
使用说明

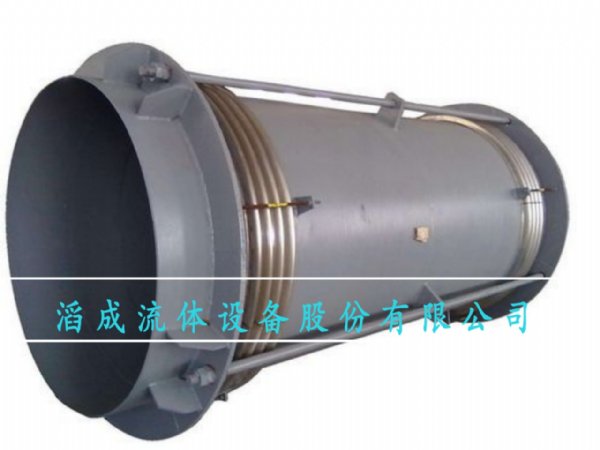

大拉杆横向波纹
补偿器对支座作用力的计算:
横向弹力: Fy=Ky•Y 弯矩:M=Fy•L
式 中: Ky-横向刚度 N/mm Y-横向实际位移(变形量)mm
L-管架到补偿器中点的距离 m。
安装工作
1、补偿器到货后，需对以下内容进行开箱检查:
文档资料:需检查补偿器标牌、合格证上所列型号、规格及技术参数是否一致，其它所需的附属技术文件是否齐全。
外观检查:补偿器无明显的划伤或尖压痕;补偿器内部(波谷)应无异物;连接端口应完好，如法兰联接密封面应无贯穿伤痕，涂层无起皮、龟裂、剥落，大拉杆、运输拉杆及
紧固件应完整。
2、补偿器吊装及运输注意事项:
吊装时应使用*的吊装工
夹具或起重吊耳，严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器，因其重量轻，可用绳索捆在接管上。
运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀。
运输、储存过程中要防止跌落、碰撞，不要与其它物品堆放在一起，以免碰伤损坏
波纹管。
运输过程中要捆绑牢固，防止窜动及滚动。
