机器特点
日本进口X Y驱动及
电机、速度更快、更稳定。
先进工业飞行扫描相机实现零时差零停顿高精度元件识别。
高精度热补偿系统实现实时监督贴装精度并自动修正。
吸嘴自动切换实现多种类元件同时兼容。（选项）
电动进料器，保证送料更精准，解决供料不稳定，所产生的元件丢弃。
中英文界面零时差一键切换 更广泛应用于国际市场。
参数规格
型号 CPM-FH-T CPM-F2-T CPM-F2se
设备尺寸 L(长) 1980MM
W（宽） 2350MM
H（高） 1550MM
总重量 2050KG
PCB基板 PCB尺寸 *小50MM*50MM *大1200MM*420MM
PCB厚度 0.5MM-5.0MM
PCB固定方法 上下夹板
操作系统 系统 windows
控制系统 自主研发
显示器 触摸屏+显示器
输入装置 触摸屏+键盘、鼠标
贴装能力 *佳贴片速度 28000CPH 20000CPH 22000CPH

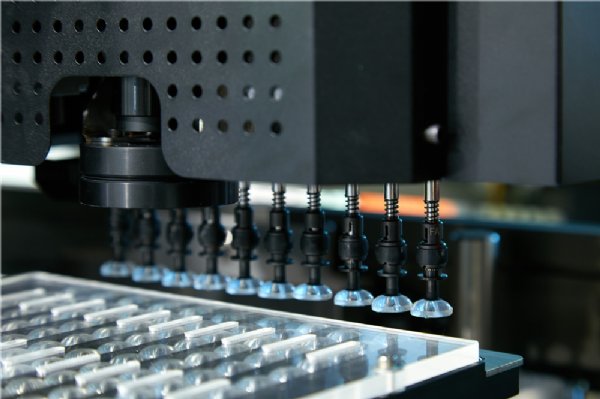

贴装头 10头 8头 8头
贴片精度 ±0.05MM
元件贴片高度 0.1-12MM（自动转换）
贴装元件范围 从0201微小芯片至30MM大元件及各种电阻、
电容、IC、BGA等
视觉系统 识别相机 飞行识别相机 线性抛描相机
传动控制 导轨传动 *大长度:1200MM
传输速度 500MM/秒
传输方向 双向可选
传送方式 自动
电气规格 空气压力 5.0KG
电气控制 自主研发
输入
电源 AC380/420/480V
功率 3.5KW
使用环境 24.5oC±2oC
控制部分 运动控制卡模块 香港固高
XY轴驱动方式 日本山洋磁悬浮直线电机/松下
伺服电机+日本黑田滚轴杆
进料系统 可放置进料器数量 16站 16站 0
送料方式 电动智能进料器
适用领域
家电行业：
电视机、空调、
电磁炉汽车行业:汽车电源、汽车车灯、汽车音响等等
节能照明行业：工业照明、户外照明、路灯、
探照灯电源行业：汽车电源、节能电源、
移动电源LED行业：LED照明、LED显示屏、LED机顶盒、LED控制系统
其它电子行业：电子表、电子仪器、电子零配件、移动硬盘、高清播放机、MID。
