公称压力:1.6~6.4MPa 适用温度范围:-20~232℃~350℃

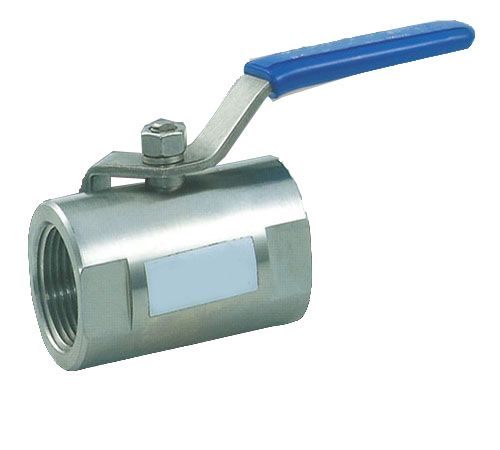

Q11F-16C/P广式内螺纹
球阀适用介质:水、油、气及某些腐蚀性液体W.O.C 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999
球阀,
螺纹球阀,广式内球阀,广式
内螺纹球阀 ■ 产品特点：
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
■ 主要零件材料：
适用介质 型号 阀体 球体、阀杆 手柄
密封圈 垫片、
填料 水、蒸汽、油品 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
■ 主要外形尺寸：
公称通径 管螺纹 尺寸（mm） 重量WT（g）
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
螺纹标准：G·DIN2999 GB307-87、NPT.BSP
■ 安装说明：
1.要留有阀柄旋转的位置。
2.不能用作节流。
3.带传动机构的球阀应直立安装。
■ 订货须知:
⑴Q11F内螺纹广式球阀产品型号与名称
⑵Q11F内螺纹广式球阀公称通径DN
⑶Q11F内螺纹广式球阀额定流量系数KV
⑷Q11F内螺纹广式球阀公称压力和压差
⑸Q11F内螺纹广式球阀阀体和阀内组件材料
⑹Q11F内螺纹广式球阀流量特性
⑺Q11F内螺纹广式球阀适用温度
⑻Q11F内螺纹广式球阀
电源电压和控制信号
⑼Q11F内螺纹广式球阀是否带附件
