型号： CS46
名称： 霍尔电流
传感器主要规格: 外形尺寸：46*32*42mm
额定电压：DC 5V；
电流测量范围：0-30A（AC/DC)
工作温度：-40℃～85℃;

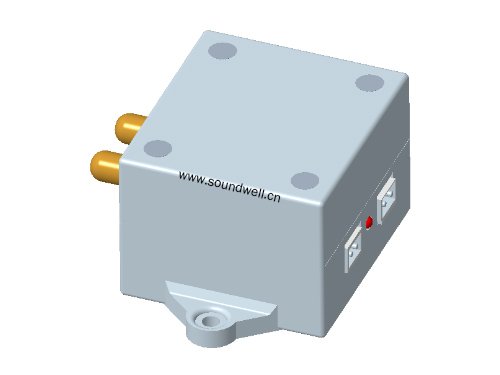

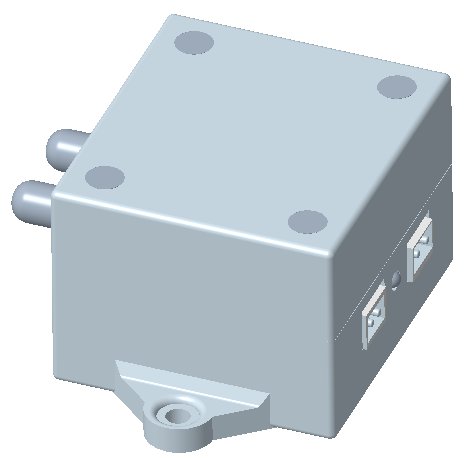

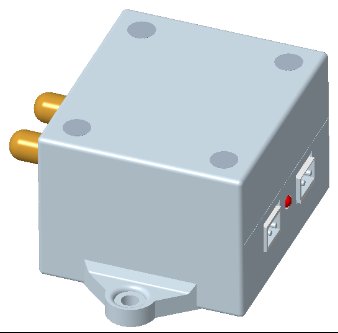

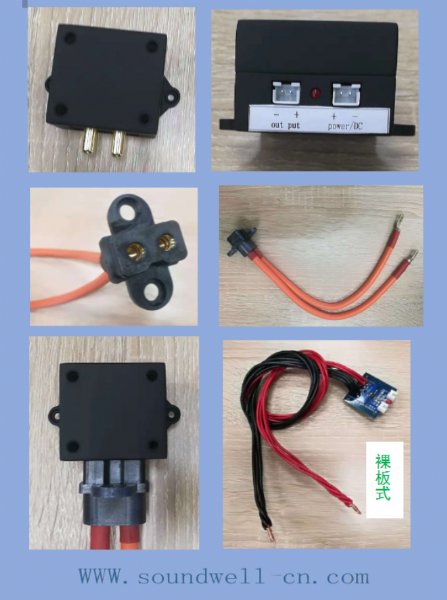

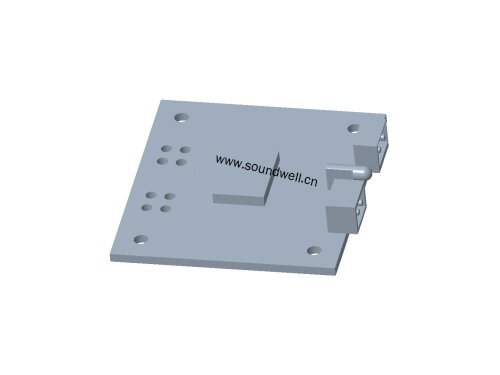

产品特点： 该产品分带外壳和不带外两种结构，根据客户不同的安装空间和结构 进行选择。带外壳的结构是插拔式式结构，使用方便；裸板式的一般安 装在设备的的外壳里。该产品有响应时间快，电流测量精度高，过载能力强， 线性好，抗干扰能力强等优点。
应用领域： 霍尔
电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换， 通过霍尔效应原理使变换后的信号能够直接被AD、DSP、
PLC、二次仪 表等各种采集装置直接采集和接受，广泛应用于电流监控及
电池应用， 逆变
电源及太阳能电源管理系统、
直流屏及直流马达驱动、电镀焊接应用
变频器，UPS伺服控制等系统电流信号采集和反馈控制。
性 能 参 数
电气参数 额定值 *小值 *大值 单位
IN 测量范围（DC/AC) ±20 0 ±50 A
VOQ 静态额定输出 50 49.8 50.2 ％VDD
R 上拉或下拉电阻 50 6 100 KΩ
VDD 电源电压 +5.0V 4.5 5.5 V
IDD 供电电流 10 7 14 mA
S 传感灵敏度 40 39.4 40.6 mV/A
Viso 绝缘耐压; 2000AC/ 354DC 2000VAC/50HZ/1MIN/1mA
动态参数
εL 线性度 ≤±0.5％ FS
ΔTVOQ 温漂 ≤0.25A -20～+85℃
Tr 响应时间 ≤6us
BW 频带宽度 DC～100kHz Min -3DB，25℃
一般参数
Ta 工作环境温度 -20～+85℃
Ts 储存环境温度 -25～+95℃
W 重量
执行标准 EN50178:1998
