EC28中空型编码器

  • 价格:电询
  • 品牌:SOUNDWELL
  • 型号:EC280105X5A-HA1
  • 联系:李女士 18219276011
              联系我时请告知是在建材采购网看到的
  • 公司:广东升威电子制品有限公司
  • 产品介绍
    EC28中空型编码器
    特点:本体厚度薄型化,长寿命, 有良好的操作手感,中空空间可附加按压开关机构。
    应用:汽车音响、汽车空调、汽车导航、家用电器等.
    主要功能:调节音量、调节温度、调频、功能切换等.

    主要规格:
    外形尺寸:∮28mm
    额定电压:  DC 10V;
    定位数:18个或30个;
    脉冲数:15或18;
    工作温度:-40°C to 85°C;
    旋转寿命: 50000次以上

    一、MECHANICAL CHARACTERISTIC 机械特性
    1、 Detent Torque 定位点力矩 :120±50gf.cm &180±70gf.cm
    2、Number and position of detent定位点数及位置:18点定位(间隔角度 20°±3°)&30点定位(间隔角度 12°±3°)
    3、Shaft wobble 轴摆动:0.2 mm MAX
    4、Shaft play in rotational wobble 轴的回转方向摆动:2° MAX

    二、ELECTRICAL CHARACTERISTIC 电气特性
    1、Resolution 分解能力 :18个脉冲/360° & 15个脉冲/360°
    2、Phase difference 相位差:≥5 ms
    3、Rated voltage 额定电压: DC 10V
    4、Insulation Resistance 绝缘电阻:100MΩ 1 Minute at DC 250V
    5、Dielectric Voltage 耐电压:1 Minute at AC 300V

    三、ENDURANCE CHARACTERISTIC 耐久特性
    1、Rotational life 回转寿命:50,000 cycles Min

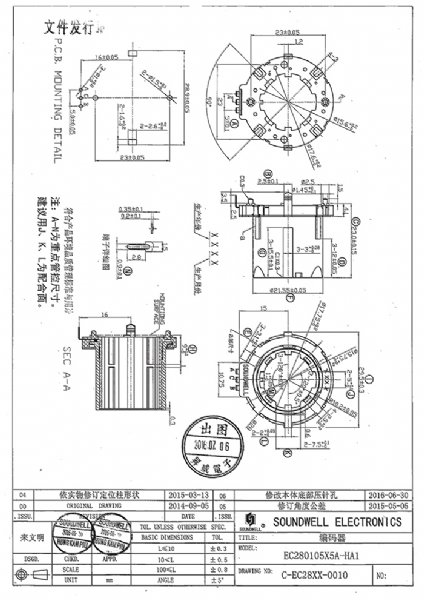

    Note:In this catalog,if some parame ters lr drawings are different from the Approval sheet,its subject to the Approval sheet.
    注明:如说明书与承认书规格参数、图面有异,均以承认书为准。
