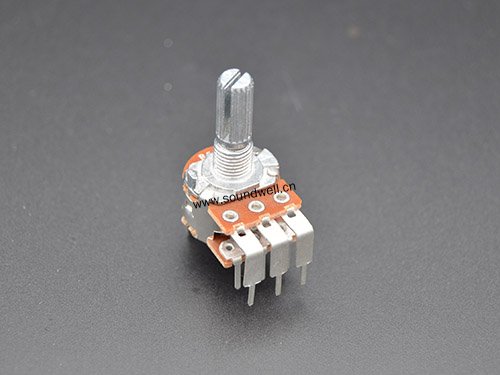

RD16可调电位器特点：旋转手感柔和，性能稳定。轴心形状及长度、使用电路、安装方式可以选择，还可以选择带
旋转开关功能。
RD16可调电位器应用：适用于功放音响、电子玩具、家用电器等
主要功能：调节音量、调压、调温、调速等作用，开关功能起
电源通断用。
RD16可调电位器产品规格参数
主要规格:外形尺寸：17mm
旋转角度：300°±10°
额定功率：≤0.05W
使用电压：AC 50V/DC 20V；
工作温度： －10℃ ～70℃；
旋转寿命：10，000次以上；
一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational Torque 旋转力矩 ：20~200gf.cm
2、Total Rotational Angle 旋转角度：300°±10°
3、Shaft Stop Strength 止档强度：≥6Kgf.cm
4、Shaft Wobble (mm p-p) 轴摆动 ：Within(0.7xL/20)mm p-p
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：1KΩ＜R＜1MΩ，±20％；1KΩ≥R or R≥1MΩ，±30％
2、Resistance Taper 电阻特性曲线 ：A/B/C
3、Rating Power 额定功率：0.05W
4、Max. Operating Voltage 工作电压 ：50V AC/20V DC
5、Residual Resistance残留电阻：R1,2≤10Ω;R2,3≤20Ω
5、Insulation Resistance 绝缘电阻：100MΩ 1 Minute at DC 250V
6、Dielectric Voltage 耐电压：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋转寿命：10,000 cycles Min

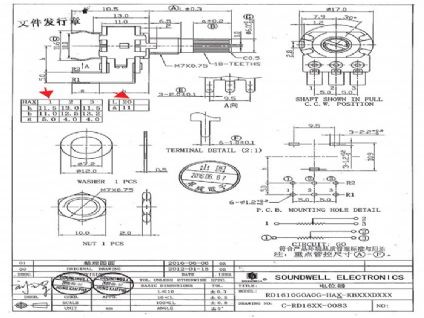

Note:In this catalog,if some parame ters lr drawings are different from the Approval sheet,its subject to the Approval sheet.
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
