RA09双联电位器特点：采用塑封式结构，可有效应对
波峰焊，产品密封性好，可以带定位，有带 按压开关或
旋转开关，轴长及形状可以调整，有多种安装方式供选择
RA09双联电位器应用：多煤体音响、功放、
对讲机、家用电器、医疗设备等
主要功能：调节音量、调压、调温、调光等

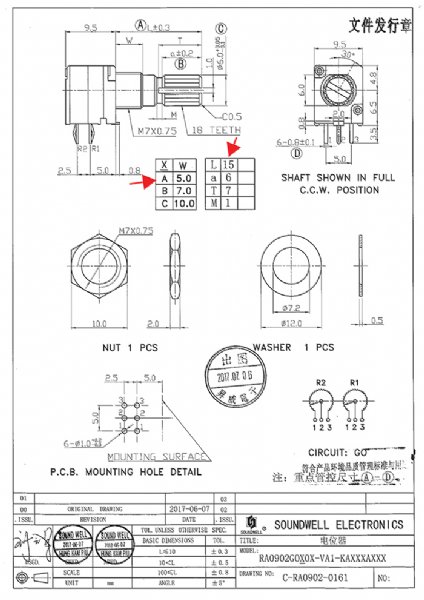

RA09双联电位器产品规格参数
主要规格： 外形尺寸：9.5mm；
总阻误差：±20％；
全旋转角度：300±10°
额定功率: 0.05W；
工作温度： -10°C~60°C；
使用寿命： 10000次以上；
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Rotational torque 旋转力矩 ：20~200gf.cm
2、 Total mechanical rotation 全回转角度：300±10°
3、 Stop strength 止档强度：≥3.5Kgf
4、 Shaft Wobble 柄摆动 ：0.7*L/20mmp-p以下
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Total Resistance Range 总阻及误差 ：1KΩ＜R＜1MΩ,±20％;1KΩ≥R or
R≥1MΩ,±30％
2、Resistance Taper 电阻特性曲线 ：A/B/C
3、Power rating 额定功率 : 0.05W
4、Insulation Resistance 绝缘电阻：50 MΩ 1 Min at DC 250V
5、Dielectric Voltage 耐电压：1 Minute at AC1250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Operation Life 使用寿命 10000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the Approval sheet,its subject to the Approval sheet.
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
