PVC护套双屏蔽
伺服电缆产品结构

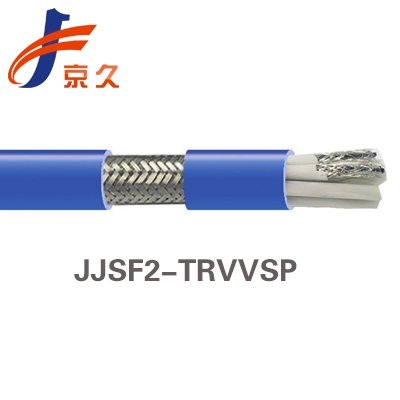

●产品型号：JJSF2-TRVVSP
●产品规格：(1-2)对,2组芯；4芯,（1.5-6）mm²
●导 体：高抗弯强度的精细裸铜多股绞合（符合IEC60228 cl.6 VDE0295 cl.6标准）
●绝 缘：高机械性能PVC混合物
●对 绞：信号对线以小节距绞合在一起
●线芯识别：动力导体：其中一根黄绿双色，其余黑色并带白色数字
控制线芯：黑色带白色数字
●单元屏蔽：高抗弯强度镀锡铜丝编织屏蔽，线覆盖率为80％
●成 缆：动力导体和信号对线以短节距与高强度中心线绞合在一起
●绕 包：聚合薄带绕包
●屏 蔽：高抗弯强度的镀锡铜丝编织屏蔽，线覆盖率为80％
●外 护 套：低粘性、耐油PVC基混合物，适用于
拖链（符合VDE0282标准）
●护套颜色：橙色（与RAL2003相似)（其它颜色根据客户要求）
蓝色（与RAL5011相似)
黑色（与RAL9005相似)
PVC护套双屏蔽伺服电缆技术特性
●额定电压：600/1000V （符合VDE 0250标准）
●测试电压：4000V/5min （符合VDE 0281-2标准）
●使用温度范围：-5℃至+70℃（移动安装） 弯曲半径为：10×D
●使用温度范围：-15℃至+70℃（固定敷设） 弯曲半径为：5×D
●*大速度：10米/秒；2米/秒（架空/滑行）
●*大速度：50米/秒
●短路时可达*高温度：+160℃
●弯曲寿命：30次/分钟，＞300万次
●阻燃特性：符合IEC332-1 标准
●材料性能：能承受一定的机械外力和抗电磁干扰性
