按压开关

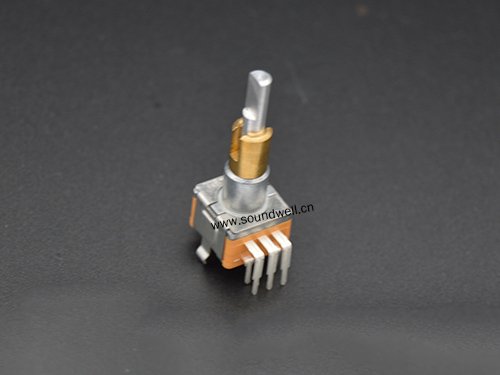

编码器特点：体积小，密封性好，可靠性高，有多种不同的规格供选择。
应用：汽车音响、汽车空调、汽车导航、调音台、多媒体音响\功放，家用电器等
主要功能：调频、调节音量、调节温度 、功能切换等。
主要规格:

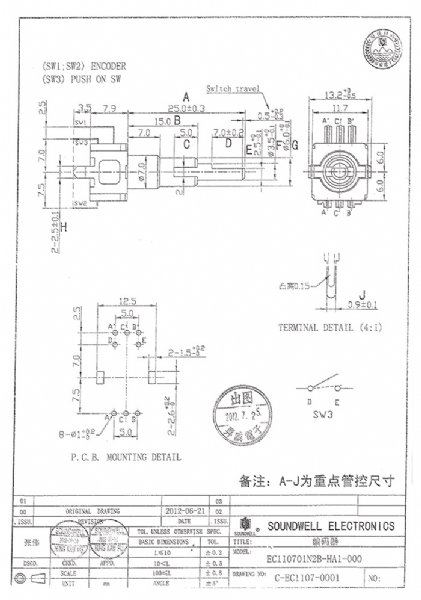

外形尺寸：∮11mm
额定电压: DC 5V；
定位数:16/20/30/32个；
脉冲数：8/15/16/20；
工作温度：-40°C to 85°C；
旋转寿命：30000次以上；
一、MECHANICAL CHARACTERISTIC 机械特性
1、 Detent Torque 定位点力矩 ：20-200gf.cm
2、Number and position of detent定位点数及位置：16/20/30/32点定位
3、Shaft wobble 轴摆动：0.2 mm MAX
4、Shaft play in rotational wobble 轴的回转方向摆动：2° MAX
二、ELECTRICAL CHARACTERISTIC 电气特性
1、Resolution 分解能力 ：8/16/15/20个脉冲/360°
2、Phase difference 相位差：≥3Ms
3、Rated voltage 额定电压: DC 5V
4、Insulation Resistance 绝缘电阻：10MΩ 1 Minute at DC 250V
5、Dielectric Voltage 耐电压：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回转寿命：30,000 cycles Min
Note:In this catalog,if some parame ters lr drawings are different from the Approval sheet,its subject to the Approval sheet.
注明:如说明书与承认书规格参数、图面有异，均以承认书为准。
