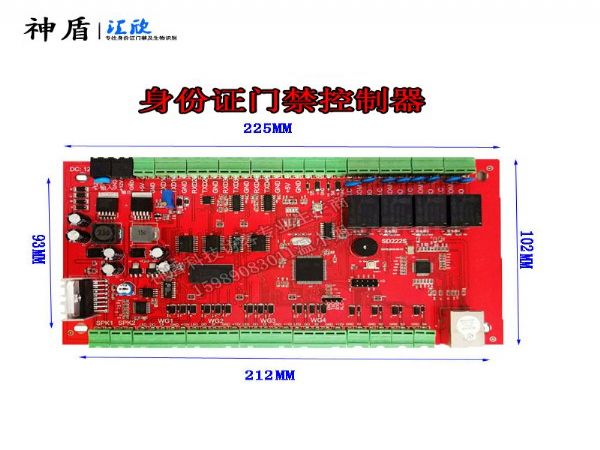

神盾公司自主研发的SD220S是一款多功能的
门禁控制器，支持身份证阅读器、韦根读头26-34、指纹读头、二维码读头、作为门禁读头使用，可连接*触摸显示屏，应用于各种门禁、闸机、
自动门、
停车场系统，支持限次，限时间，限人数，限性别，限年龄，支持刷身份证即开，自主鉴权，电脑鉴权。
产品参数
参数名称 值 说明
型号 SD220S
主处理器 STM32F407（M4）
权限容量 50万条 可按要求加大
身份证信息容量 32000张身份证 可按要求加大
记录存储容量 50万卡记录 可按要求加大
识别模式 ID/IC/指纹/二维码/身份证 串口及韦根接口
鉴权模式 控制板鉴权或者电脑控制 可按需定制
工作模式切换 可配置时段切换
刷卡上报电脑 支持 可上报身份证信息
主动拉取权限 支持 从互联网服务器拉取
多门互锁 支持
反潜回 支持 特定场景全网反潜回
蜂鸣器 支持
DHCP分配IP 支持
ADSL拨号 支持
语音提示 支持
自定义提示音 支持
组网方式 TCP/IP网络
继电器 4组 *大支持4门
韦根接口 4组 *大支持4韦根读头
串口 4组 各种串口设备及屏幕
输入信号 4组 开门按钮及门磁
电源 12V DC
功耗 <9W
工作环境温度 -50°C-75°C 工业
工作环境湿度 20％—60％
存储环境温度 -10°C—65°C
存储环境湿度 20％—80％
系统支持：
1.设备白名单验证。通过电脑下发白名单到设备，设备独立工作，自动读取身份证并核对白名单，在白名单中的身份证方可开门。
2.电脑白名单验证。设备读取到身份证信息后，发送给电脑，则电脑软件负责检查身份证是否有开门权限。这种方式可以通过电脑软件实现大数据量的白名单验证，以及其它时段权限控制。
3.刷身份证自动开门。设备读取到身份证信息后即开门，即所有身份证都自动开门。同时可以配置将采集到的身份证信息上报到电脑存档备查。
硬件连线说明
机箱电源
控制器要求输入电压为12V，建议安装在*机箱中，配套*
电源适配器供电，可选备用
电池。
网络
设备通过以太网接口与电脑连接，实现设备配置，权限配置，实时上报监控，远程开门，控制器历史日志下载等。
开门按钮
设备支持开门按钮输入，短接开门信号
接头即可手动开门。系统支持8个输入信号，可以通过配置软件*哪些信号作为开门按钮的输入信号，以及对应的开门继电器。
显示屏
可以通过软件显示姓名，性别，身份证号，地址，照片，自定义字段（7寸显示屏，可选触摸）
连接电锁或者闸机
连接读卡设备
配置说明
设备默认IP地址为192.168.0.XX，子网掩码为255.255.255.0，如果实际安装环境要求使用不同的配置值，则需要使用设备管理工具软件搜索并配置设备。这里对软件的使用做一个简要说明：
启动软件，输入默认管理密码123456，即可进入软件主界面。
将设备通过网线与电脑直接连接或者通过
交换机连接，在软件中点击“搜索设备”按钮，列表中将自动列出网络中的
门禁控制器设备。选择记录后可以查看并修改此设备的配置。注意必须保证计算机IP地址与设备IP地址在同一个网段，默认为192.168.1.XX，否则不能成功搜索和修改。（通过网线直连电脑的情况，可能因为网卡不能自适应导致搜索或者配置不成功，建议通过
路由器连接）。如果计算机IP地址已经修改为192.168.1.XX仍然不能搜索到设备，可以人工恢复默认设置(在断电时按住恢复按钮加电，5秒后松开，鸣蜂器响即恢复成功)。
刷身份证抓拍（当刷身份证时，可以抓拍照片，可以查询）
