产品型号：S3100N
产品容量：100KVA（千伏安）|80KW（千瓦）
系列：工频S系列
电压的输入输出：三进三出(380V:380V)
外接
电池的电压： 384V（直流）
单组块数：32块
重量：800kg（ 公斤）
100KVA UPS
电源详细参数表
容量 100KVA
型号 S3100N
100KVA UPS电源输入参数
整流器类型 IGBT整流
额定电压
380/220VAC(0.01±0.25)
输入电压围压 304~478VAC
输入频率范围
50HZ系统时：46-54HZ；60HZ系统时：56-64HZ
输入功率因数 >0.99 PFC 技术
100KVA UPS电源输出参数
额定输出功率 100KVA / 80 KW
额定输出电压 380/220VAC
输出频率 与市电同步(市电模式); 50Hz ± 0.002 (电池模式)
工作方式 在线式
输出波形 正弦波
转换时间 0ms
过载能力 1.05±0.05≤负载时，预警过载；1.05±0.05 负载≤1.25 0.05时，2分钟后转旁路输出；1.25±0.05 负载≤1.50±0.05，30秒后转旁路输出；负载>1.50±0.05时，500毫秒后转旁路输出
100KVA UPS电源电池和运行时间
电池型号 免维护密封铅酸电池
标机后备时间 30分钟到8小时可选
电池包型号 -
电池典型充电时间 8小时
电池电压
384Vdc（12V电池32节）
100KVA UPS电源系统参数及标准
安装类型 塔式
整机效率 Up to 0.96(ECO 模式 0.98)
电磁兼容
浪涌保护
防护类型 IP21
100KVA UPS电源通信和管理
接口端口 RS232，可选Wedpower卡、AS400卡

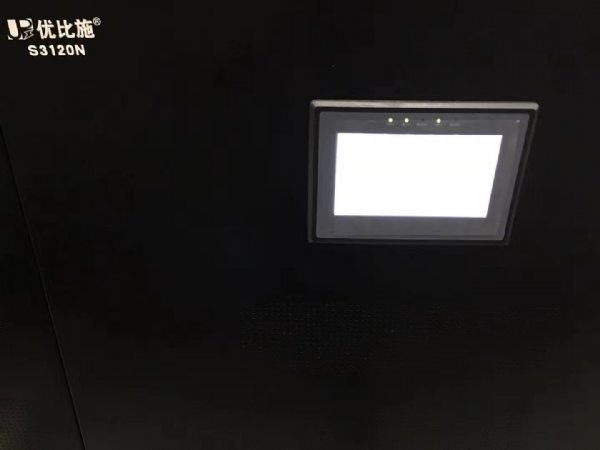

控制面板 LCD+LED状态指示
有声报警 市电停电时提示4秒一次：特别的低电池提示每秒一次
100KVA UPS电源物理指标
W（可根据用户要求定制） 850.00 mm
D 880.00 mm
H 1650.00 mm
重量 800.00 KG
颜色 黑色
100KVA UPS电源环境
工作环境 0 - 40 °C
工作相对湿度 0 - 0.95
操作高度 0-1500米
存储温度 -5 - 45 °C
存储相对湿度 0 - 0.95
存储高度 0-15000米
听觉噪音距设备表面 1 m 处 <55.00 dB
S系列大功率三相输入三相输出系列ups，单机容量从10kva到400kva，该系列产品是采用psp数字化技术，配合高速16位数字芯片、asic的ddc控制技术与先进的大功率器件igbt及scr的组合，设计出的大容量、高可靠性及卓越性能的智能化ups。该系列产品是硬件软件相结合的结晶，可提供多台并机运行。
应用领域：
通信中心、精密仪器、cad、cam、医院、cnc设备、smt设备、it产业、电脑及周边设备、多线切片机及大型
电机等。
性能特点：

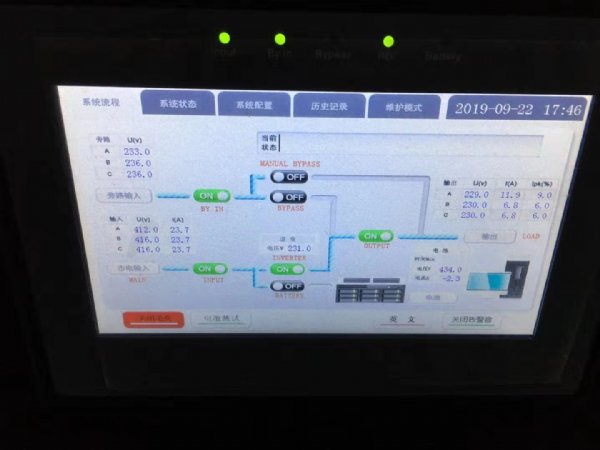

◆强大的中/英文显示界面：采用全数字触摸屏大屏幕lcd中英文显示，显示内容可进行中/英文选择设置，运行状态、操作程序、数据采集、故障检修资料等内容一目了然；
◆双变换真在线式设计，采用dsp全数字控制技术，使ups控制、快速、可靠、稳定、具有完善的保护功能和高可靠性；输出波形失真度小；
◆灵活的并机技术适用于不同负载及系统，可单机，1+1并机运行，也可进行多机（n+1）并机运行；
◆系统效率高，使用eco工作模式，效率高达98％以上；
◆输出
变压器的隔离作用，使负载减小谐波电流及市电的干扰；
◆具有可选的12脉冲整流，有效抑制了ups对电网电源造成的谐波污染提高了ups的输入功率因数；
◆允许100％不平衡工作：采用三相独立调制、全桥逆变技术，在三相负载100％不平衡时也能正常可靠供电。
◆智能化电池管理功能： 可选择独立的电池检测包，根据电池配置容量，通过操作界面进行参数设置，并由软件自动调节充电电流，同时可根据电网安全情况设置电池自动检测和充/放电间隔时间，延长电池使用寿命,真正实现电池智能管理；
◆丰富的通信功能接口：强大的智能监控功能，提供rs232、rs485通讯端口、内置moden接口、电池检测接口以及多种干接点信号接口，真正实现多用途通讯和
远程监控。
◆保护功能齐全：设有多种系统保护功能，对过压、欠压、过流、过载、短路等异常状况进行检测、报警，有可靠保护、报警，并有可靠的保护功能，环境适应能力强；
◆声光报警：含声光报警功能，有利于远距离目视管理。杜绝传统ups无法即时监管造成的意外损失。绿灯：ups正常运行；黄灯：电池模式运行；红灯：维护报警；
◆多路输出：10k~80k具备4路输出，可将各种设备进行整合，不用再外设开关箱。
◆多种电压输出：相容各种输入输出电压规格，输出采购用
铜线隔离变压器，损耗小，发热低，相容日规，美规，大陆等各种电压。
◆通讯功能强大：内含可程式干接点，标准备rs-232，rs-485支持modbus协议，snmp
