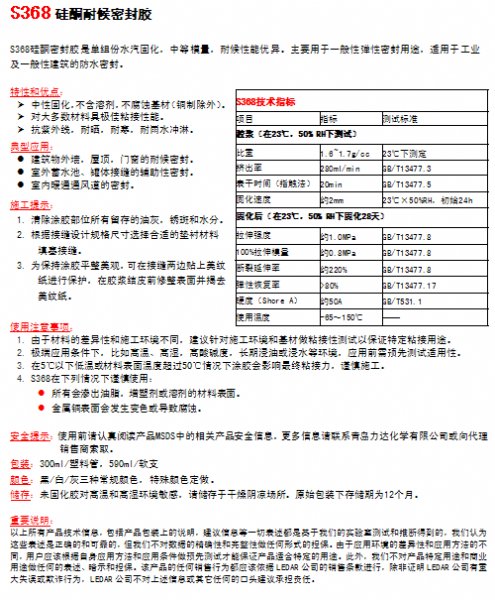

S368 硅酮耐候
密封胶S368
硅酮密封胶是单组份水汽固化，中等模量，耐候性能优异。主要用于一般性弹性密封用途，适用于工业及一般性建筑的防水密封。
S368技术指标
项目 指标 测试标准
胶浆（在 23℃，50％ RH下测试）
比重 1.6~1.7g/cc 23℃下测定
挤出率 280ml/min GB/T13477.3
表干时间（指触法） 20min
min GB/T13477.5
固化速度 约2mm 23℃×50％RH，初始24h
固化 后（在 23℃，50％ RH下固化28天）
拉伸强度 约1.0MPa GB/T13477.8
100％拉伸模量 约0.8MPa GB/T13477.8
断裂延伸率 约220％ GB/T13477.8
弹性恢复率 >80％ GB/T13477.17
硬度（Shore A） 约50A GB/T531.1
使用温度 -65～150℃ ——
特性和优点：
中性固化，不含溶剂，不腐蚀基材（铜制除外）。
对大多数材料具很好粘接性能。
抗紫外线，耐晒，耐寒，耐雨水冲淋。
典型应用：
建筑物外墙，屋顶，门窗的耐候密封。
室外蓄水池、罐体接缝的辅助性密封。
室内暖通通风道的密封。
