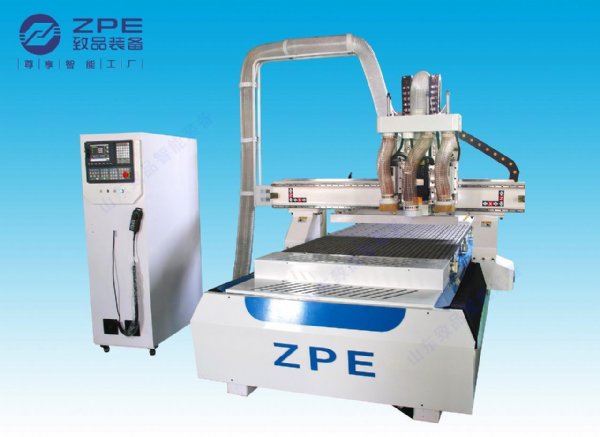

四工序
数控开料机是一款经济型多功数控设备,四工序数控开料机有四个主轴,在生产
板式家具的时候四个主轴都可以实现打孔处理,其中两个主轴为大功率主轴专门负责开槽和下料,另外两个主轴专门用来打孔。这样通常板式家具生产中遇到的孔位大小都可处理了。同时四工序数控开料机还能很好的用在
橱柜门的生产上,四个主轴都可以用来做门型,当遇到门型需要的刀型在四个及四个以下的,都可以气动换刀进行加工。特别是如果在使用过程中其中一个主轴出现问题,那其他主轴依然可以进行工作,不耽误加工生产。所以四工序开料机使用的厂家逐渐增多,综合性价比很高。
产品特点
1.上料辅助系统：沿着上料
滚筒滑行减轻人工上料板材的重量和避免对板材表面的刮痕，压印。
2.自动下料：机器开完料，
气缸推板自动把切割完的板材推到后面
工作台上，由工人分捡成品和废料，提高40％产能。
3.灰尘回收系统：在机器和后工作台之间有一个灰尘收集箱。当开好的板材由气缸推板推送到后工作台时，板材经过下方的灰尘收集箱时灰尘和一些小废料将进入灰尘收集箱中.
4.真空吸附平台：真空吸附工作台为我们公司定制的
电木板材，采用栅格式多孔台面（台湾技术），吸附能力强长时间使用不变形，切割小板不动。
5.专业优化排版软件：自动优化排版，可以排版任何异形等，下料，拉槽，打孔，雕刻，四道工序一次性完成，全数控傻瓜式操作，省时，省料，更省钱，保质，保量。（也可以配含拆单，优化排版一体的柜体软件）
机器参数
机型 ZN2512S四工序开料机
X、Y轴行程 1260*2480mm
Z轴行程 200mm
极限运行速度 125m/min
重复定位精度 0.02mm
吸附方式 *真空吸附仓式双层吸附台面
控制系统 台湾工控一体控制系统
功率 6.0kwX4
运行导轨 方轨
传动 齿条
配置品牌
床身 鸟巢式系列*床身
吸附 吸附仓式双层吸附台面
横梁 10个厚重型横梁
齿条 德国亚特兰大斜齿
轨道 台湾银泰方轨
Z轴 台湾TBI高精度滚珠
丝杠主轴
电机 合资CC风冷主轴
驱动器 台湾新代驱动
驱动电机 台湾新代
伺服电机售后服务
1．设备安装和调试
*设备到达用户后，技术工程师根据客户安排到达用户处进行现场安装、调试培训。
*请用户在工程师到达现场前，将准备工作就绪。如：卸货设备、设备场地、
电源、电脑、
插排、
稳压器、
漏电保护器，请
户给予积极配合。设备调试完后请用户验收。
2．培训
*公司将对客户进行编程、操作、加工和日常维护方面的培训，受训人要固定，认真学习。
*供货方技术工程师不定期对客户进行回访，与客户进行机器操作、产品加工方面的技术交流，用户可以随时以电话和邮件
的形式，咨询任何问题。
3．售后服务
*一年质保，终生维修，保质期内免费进行机器的维修，对过保修期内的设备维修实行明码标价。
性能特点
◆本机适合多元化复杂性产品加工或多样加工, 用途广泛：可一次性下料、钻孔、切割、导边、铣型等，实现三个刀头自动换刀。
◆本款机型的各项机械、电器部件均为国际顶尖产品。如德国的传动系统、台湾的伺服驱动系统和控制系统等。
◆台面真空吸附。整板加工不需再锯切，即可上线切削，可省略模具的制作。
◆加工速度可达25米/分。
适用行业:
衣柜柜体，橱柜柜体、
电脑桌，板式家俱、
办公家具、木制音箱、木制
厨具等各种板式家俱平面自动上下料、切削、铣型、倒边、打孔、雕刻等辅助加工。
技术参数表
1 行程 X行程 1300mm
Y行程 2500mm
Z行程 250mm
2 精度 加工精度 0.05mm
重复定位精度 0.05mm
3 结构 台面结构 真空吸附台面
传动形式 X、Y齿条、Z丝杠
*大切割速度 25M/min
4 主轴 主轴功率 6.kw风冷主轴
主轴转速 0-24000rpm
5 运行模式 伺服系统
6 工作电压 AC380V/3PH/50Hz
7 运行指令 G代码
8 操作系统 台湾新代
9 注油系统 手动
10
变频器 深圳变频器
11 机械外观尺寸 4000x3000x2500mm
12 净重 1600kg
四工序数控开料机是一款经济型多功数控设备，四工序数控开料机有四个主轴，在生产板式家具的时候四个主轴都可以实现打孔处理，其中两个主轴为大功率主轴专门负责开槽和下料，另外两个主轴专门用来打孔。这样通常板式家具生产中遇到的孔位大小都可处理了。同时四工序数控开料机还能很好的用在
橱柜门的生产上，四个主轴都可以用来做门型，当遇到门型需要的刀型在四个及四个以下的，都可以气动换刀进行加工。目前四工序使用的厂家比较少，性价比相对而言不是很高，但在四工序开料机在综合应用方面是比较好的。
四工序搭配侧孔机
红外线侧孔机就是利用激光头感应功来解决定板件侧边打孔，拉槽的自动化生产设备，主要是用来解决板式家具开料机开槽、打垂直孔、开料加工过程中无法打侧孔的问题，红外线侧孔机可直接扫孔打水平孔，打孔实现0误差，摆脱了传统加工方式对排钻大师傅的依赖，降低人工成本及从业准入门槛，红外线扫描侧孔机无需安装配套软件，操作十分简单；而且红外线侧孔机既可以一次加工多块板材，又可以分区加工，加工方式非常灵活，一款经济实用的排孔设备。
数控红外线侧孔机产品介绍：
1、数控侧孔机是一款经济实用的板式家具水平孔打孔设备，配合开料机组成板式家具生产线，可以取代传统的
推台锯和排钻。
2、通过激光红外线扫描就可以完成生产，不需要找专门的排钻师傅。大大节省了人工成本。
3、与智能家具设计生产软件结合，真正实现智能化生产。精度高，速度快。
4、整
机床身采用厚壁
方钢无缝焊接而成。
5、进口
直线导轨，双导轨设计，阻力小，精度高
6、伺服驱动，斜齿条传动，运行更稳定、精度更高。
厂家热线：（微信） 在线 联系人：孔经理
济南致品数控设备为专业的板式家具生产线设备厂家，核心产品由四工序数控开料机、双工序排钻数控开料机、
加工中心排钻开料打孔加工中心，数控六面孔排钻加工中心等产品体系组成。专业为板式家具厂家量身定制高精度*开料打孔设备。2016年板式家具生产线设备全线升级：
1. 2016款板式家具数控开料机、数控排钻加工中心等产品体系均有知名台湾工程师研发而成，技术成熟、性能稳定。
2. 设备全部采用重型床身，严格按照回火工艺处理。稳定性极高，机器高速运转震动小，开料时保证不爆边、不跑板、切割异形也是一刀完成，开完料可直接封边！
3. 机器采用台湾新代系统，运算能力远远超过普通由电脑控制的机器控制系统，机器运行速度大大提升。
4. 机器核心部件均采用原装进口，电气元件为法国施耐德、齿条为德国亨利安，从硬件基础上保证了机器的质量稳定。
5. 定位气缸功能，为板材精确定位，提高放板效率，提高产能！
6. 上料辅助功能，滚珠上料辅助，轻松上板！
7. 机器配有全自动下料系统，机器开完料自动推到后面工作台上，免去人工捡板，提高30％产能！
8. 中央集尘系统，机器在开料时或下料时灰尘集中回收，创造良好工作环境！
9. 机器配备智能化家具设计拆单软件，软件简单易学，机器自动优化排版，可以排版任何异形，嵌套式排版，板材利用率大大提高！
10. 机器配备推料可调系统，底板有损耗时可自动降低推料系统，每张底板可用3--6个月，为您节省成本！
11. 机器采用栅格式双层真空吸附台面，有效地提高了台面的吸附效果，长时间使用不变形，切割小板不动，精度高！
12.机器真空吸附系统有气动
蝶阀控制，有效避免经常启停对
真空泵造成损伤。
14. 导轨齿条均有防尘设计，长时间使用不会导致精度下降！
