一、功能和应用领域

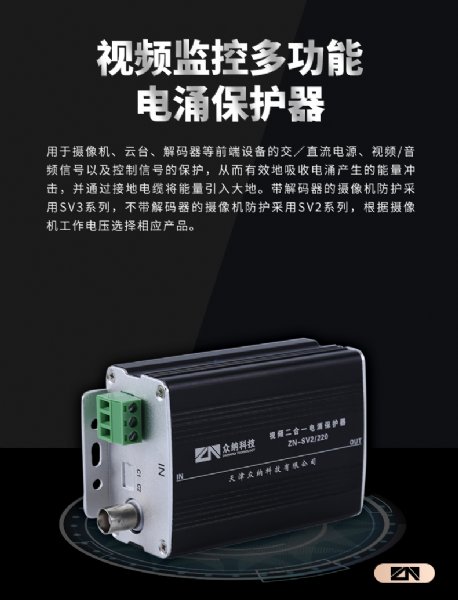

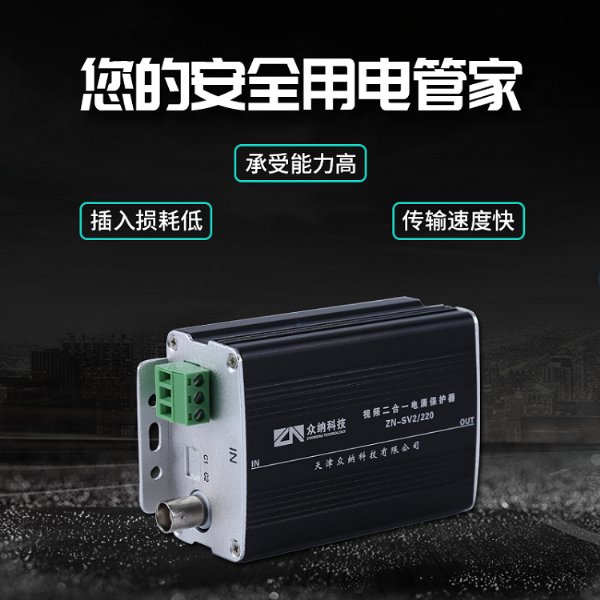

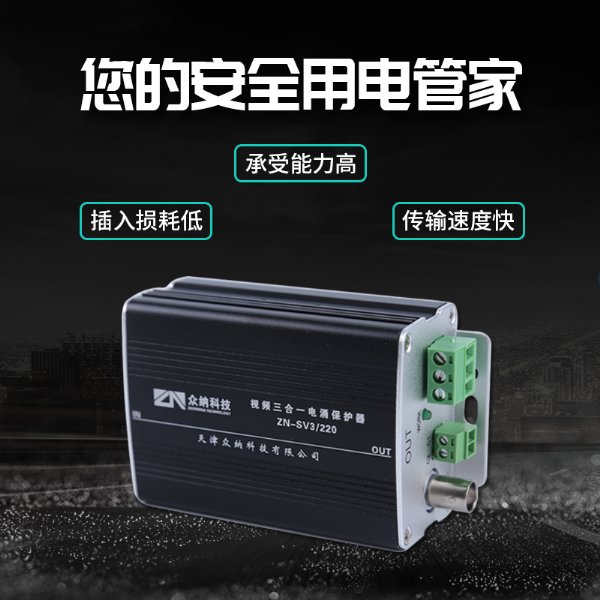

视频监控多功能
电涌保护器,用于
摄像机、云台、解码器等前端设备的交/直流
电源、视频/音频信号以及控制信号的保护,从而有效地吸收电涌产生的能量冲击,并通过接地电缆将能量引入大地。带解码器的摄像机防护采用SV3系列,不带解码器的摄像机防护采用SV2系列,根据摄像机工作电压选择相应产品。多功能一体化设计,降低了保护成本和安装难度,节约了安装空间,大大提升了对摄像机的综合保护效果。
二、技术参数
型号 ZN-SV3/220 ZN-SV3/24 ZN-SV3/12 ZN-SV2/220 ZN-SV2/24 ZN-SV2/12
电源部分
额定工作电压Un 220V 24 12V 220V 24 12V
*大持续工作电压Uc 250V 40 28V 250V 40 28V
额定工作电流IL 5A
标称放电电流In(8/20us) 5KA
*大放电电流Imax(8/20us) 10KA
保护水平Up 1000V 80V 1000V 80V
视频/音频部分
*大持续工作电压Uc 8V
标称放电电流In(8/20us) 5KA
*大放电电流Imax(8/20us) 10KA
保护水平Up 芯-屏蔽层≤15V 芯-地≤300V
*大传输速率Vs 10Mbps
插入损耗 ≤0.5dB
特性阻抗Zo 75Ω
控制信号部分(仅SV3系列产品具备控制信号电涌保护功能)
*大持续工作电压Uc 30V
标称放电电流In(8/20us) 5KA
*大放电电流Imax(8/20us) 10KA
保护水平Up ≤80V
*大传输速率Vs 10Mbps
响应时间tA ≤10ns
工作温度T -40~+85℃

三、安装说明及注意事项
1、电涌保护器串接入被保护设备前,必须关闭电源,严禁带电操作。
2、串联安装在被保护设备的线路之间,接口连接必须可靠,电涌保护器上有输入(IN)、输出(OUT)标记。输出端与被保护设备相连,切勿接反。否则,雷击时会损坏电涌保护器,设备也得不到有效保护(参考安装接线示意图)。
3、
接地线(PE)必须与电涌保护系统的地线可靠连接,并且长度要求*短,以达到防护效果。
4、安装接地线时应断开设备,避免因电焊等强电流从地线端引入而损坏设备。
5、将电涌保护器的接地线与设备的金属外壳连接到接地汇集排上。
6、电涌保护器在使用期间,应定期检测,如果出现故障,应及时维修或更换,以确保被保护设备安全。
7、非专业人员请勿拆卸。
