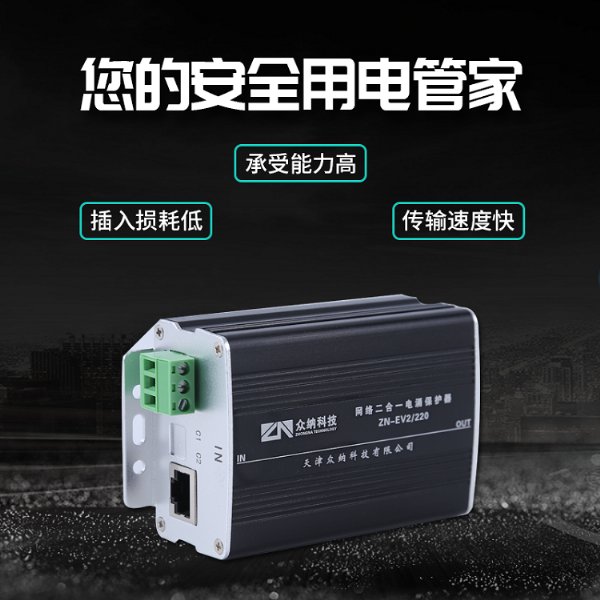

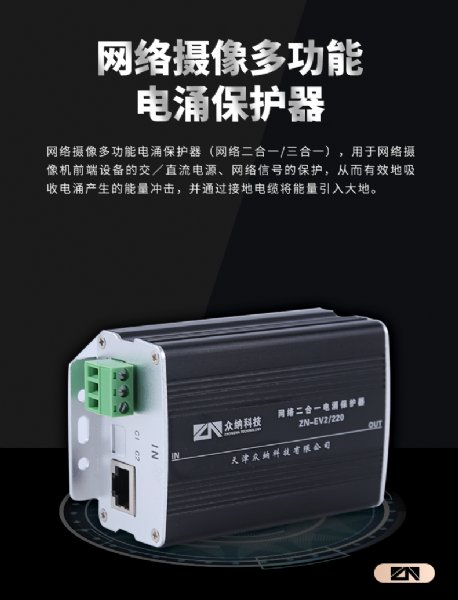

网络摄像多功能
电涌保护器（网络二合一/三合一），用于网络
摄像机前端设备的交／直流
电源、网络信号的保护，从而有效地吸收电涌产生的能量冲击，并通过接地电缆将能量引入大地。
一、功能和应用领域
网络摄像多功能电涌保护器（网络二合一/三合一），用于
网络摄像机前端设备的交／
直流电源、网络信号的保护，从而有效地吸收电涌产生的能量冲击，并通过接地电缆将能量引入大地。根据网络摄像机工作电压选择相应产品。多功能一体化设计，降低了保护成本和安装难度，节约了安装空间，大大提升了对摄像机的综合保护效果。
二、技术参数

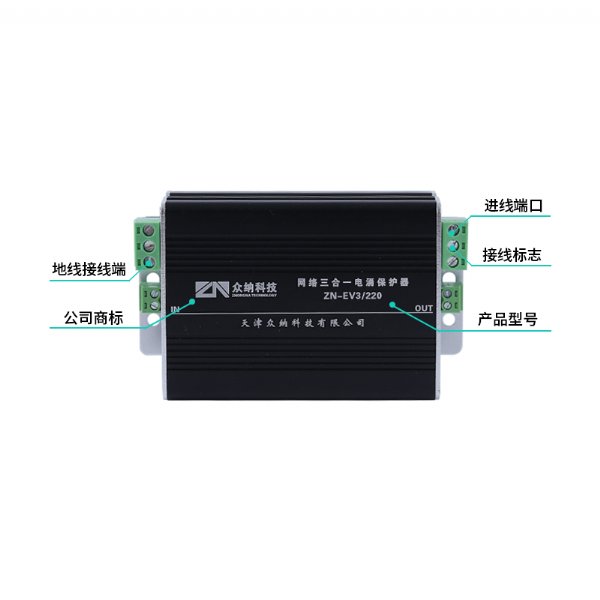

型号 ZN-EV3/220 ZN-EV3/24 ZN-EV3/12 ZN-EV2/220 ZN-EV2/24 ZN-EV2/12
电源部分
额定工作电压Un 220V 24 12V 220V 24 12V
*大持续工作电压Uc 250V 40 28V 250V 40 28V
额定工作电流IL 5A
标称放电电流In(8/20us) 5KA
*大放电电流Imax(8/20us) 10KA
保护水平Up 1000V 80V 1000V 80V
网络部分
*大持续工作电压Uc 8V
额定工作电流IL 300mA
标称放电电流In(8/20us) 5KA
*大放电电流Imax(8/20us) 10KA
保护水平Up 15V
*大传输速率Vs 100Mbps
插入损耗 ≤0.5dB
响应时间tA ≤10ns
工作温度T -40~+85℃
保护芯线 1、2、3、6
三、安装说明及注意事项
1、电涌保护器串接入被保护设备前，必须关闭电源，严禁带电操作。。
2、串联安装在被保护设备的线路之间，接口连接必须可靠，电涌保护器上有输入（IN）、输出（OUT）标记。输出端与被保护设备相连，切勿接反。否则，雷击时会损坏电涌保护器，设备也得不到有效保护（参考安装接线示意图）。
3、
接地线（PE）必须与电涌保护系统的地线可靠连接，并且长度要求*短，以达到防护效果。
4、安装接地线时应断开设备，避免因电焊等强电流从地线端引入而损坏设备。
5、将电涌保护器的接地线与设备的金属外壳连接到接地汇集排上。
6、电涌保护器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保被保护设备安全。
7、非专业人员请勿拆卸。
