一、功能和应用领域

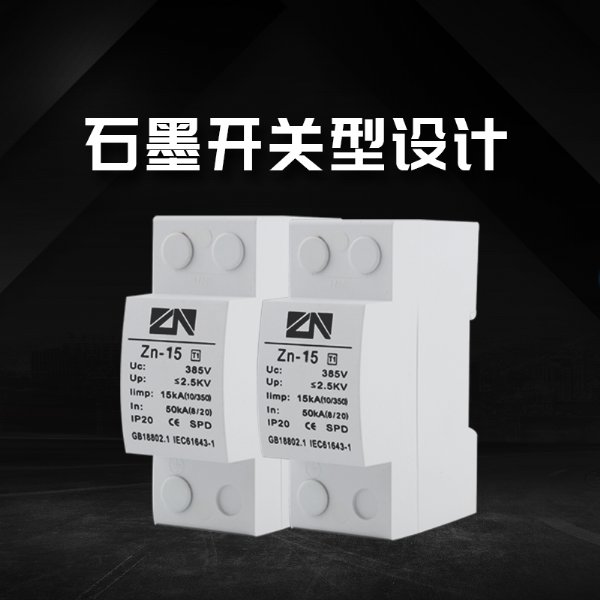

ZN开关（间隙）型
电源电涌保护器采用阻燃材料外壳设计，安装简单，维护方便。内部采用多层高能石墨电极与高耐热性的特氟纶隔环组成，确保了火花间隙的安全距离，残压低，通流量大，响应时间快。适应于电压波动较大的中国电网，适用于TN、TT、IT等多种供电制式。
可用于各类通信基站（机房）、计算机房、办公楼、调度中心等低压配电进线端的电涌保护，此电涌保护器可安装于任何
配电箱或者开关箱内的标准35mm导轨上。（注：该电涌保护器符合DIN VDE 0675 Part6(Draft11.89)A1\A2标准对B类电涌保护器件的要求及IEC 61643-1(02.98)标准对I级雷电防护的要求。使用于LPZ0～LPZ1（如：建筑物总
配电柜）的电涌保护（IEC62305-4对雷电保护区的定义）
二、技术参数

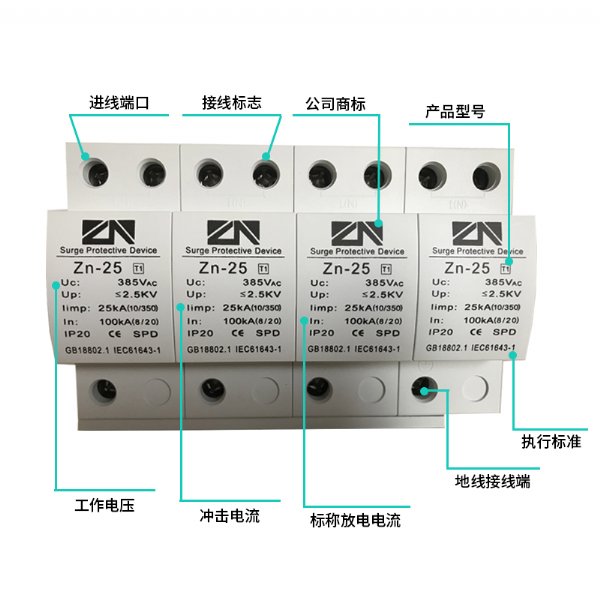

型号 ZN-25 ZN-15
标称电压Un 380V
*大持续工作电压Uc 385VAC
冲击电流Limp(10/350μs) 25KA 15KA
电压保护水平Up ≤2.5 KV ≤2.0KV
*大持续工作电压时，工频续流遮断能力 25KArms
续流抑制/选择性 预期续流到25KArms时，32A熔丝不挑
响应时间Ta ≤25ns
*大后备熔丝 315A gL/gG
*小后备熔丝 125A gL/gG
*大后背熔丝短路耐受力 25KArms
工作温度范围T -40℃～+70℃
雷电防护区 LPZ0- LPZ1界面
连接导线横截面积 相线 ≥10mm2多股线/软线
接地线 ≥35mm2软线/50mm2多股线
雷击计数器 可选YES
