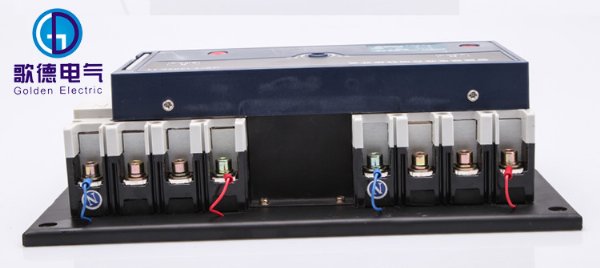

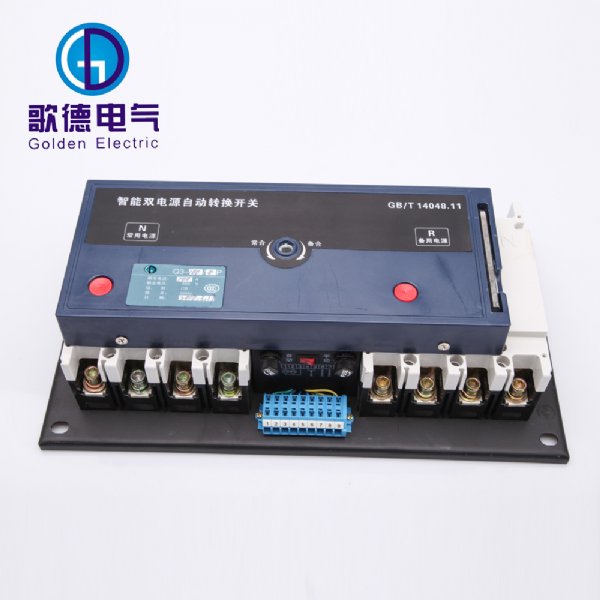

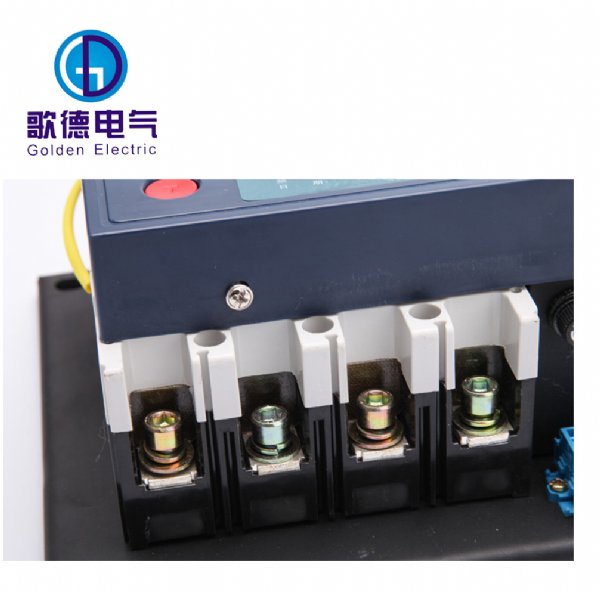

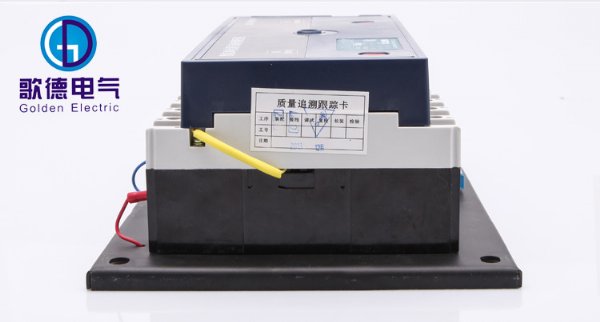

GDQ3M系列双
电源转换开关是用于交流50HZ、额定电压690V及以下两路电源系统，可以完成常用电源和备用电源的自动转换而无须人工进行操作。本开关符合国家GB/T14048.11《自动转换开关电器》标准以下条款：操作机构应具有可靠的电气与机械联锁，以防止同时接通常用常用电源与备用电源。
双
电源开关主要结构及原理：
结构框图中N为常用电源，R为备用电源。两
断路器有机械联锁和电气联锁双重保护，电压鉴别和断相保护取样常用备用电源进线端，当常用电源正常时，开关工作在自动档时，保证常用电源接通负载，当常用电源恢复正常时，将负载换接返回常用电源。
开关控制断路器可以是3极或4极
塑壳断路器组成。开关可以自动和手动操作，并可实现两路电源自动和强制负载切换。根据用户要求，常用电源指示，备用电源指示。
本系列
双电源自动转换开关标图简单，无需画出二次接线图，极大方便工程设计，建议采购标注简图方式标图。如果用户需在柜门面板外接电源指示和断路器合闸指示可在订货合同说明。
安装条件：本产品应安装在无剧烈震动和冲击，不足以使电器元件受到不应有的腐蚀场所。
海拔：本产品安装地点的海拔不超过2000m（户内使用）。
周围空气温度：上限为+40℃，24小时内其平均值不超过+35℃；下限为-25℃。
大气条件：空气清洁，相对湿度在*高温度在+40℃时不超过50％，在较低温度时允许有较高的相对湿度；例如：+20℃时为90％，但应考虑到由于温度变化，有可能产品会有凝露现象。
注：如果上述条件不能满足时，应由用户和制造厂协商解决；当本产品用于海上石油和核电站时，应另行签订技术协议。
主要技术参数
开关控制器工作电压：AC220V
开关机械寿命：5000次（N-R-N循环）
*小转换动作时间：1.5-4S
稳定工作状态：1：常用电源合，备用电源分
2：常用电源分，备用电源合
3：常用电源分，备用电源分
注：开关随机携带操作手柄，作为应急手动操作开关之用。（在断电情况下使用）
