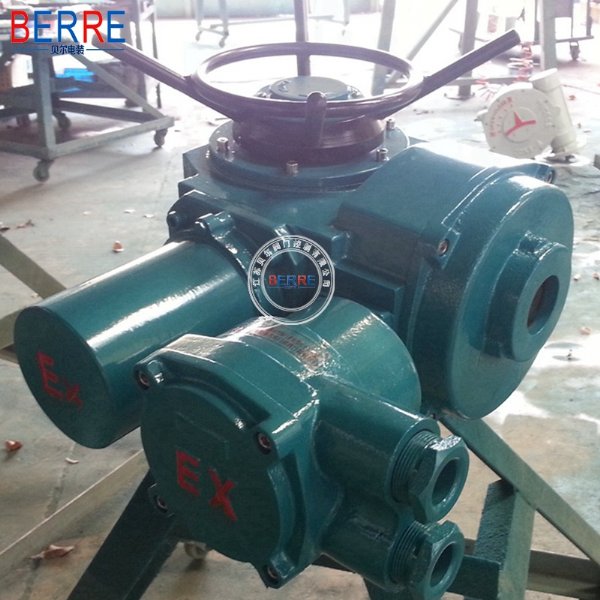

扬州贝尔DZB20-18隔爆型
阀门电动装置描述：
DZW系列电动装置用于大口径的电动
闸阀、电动
截止阀、
隔膜阀等。性能稳定，控制精度高，受到用户青睐。阀门电装产品有多回转DZW和部分回转DQW,按使用环境分为户外型、防爆型、整体型、整体防爆型、调节型、调节防爆型。此阀门电动装置,通称为Z型.适用于启闭件做直线运动的阀门,如闸阀、截止阀、隔膜阀、
柱塞阀、水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为调节型。 按输出作用力分：有转矩型和推力型。 本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合《爆炸性气体环境用电气设备第二部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。
扬州贝尔DZB20-18隔爆型阀门电动装置主要的产品型号：Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500
DZW-DS1阀门电动装置主要型号有：DZW10-24r/min，DZW15-24r/min，DZW20-24r/min，DZW30-24r/min, DZW45-24r/min，DZW60-24r/min，DZW90-24r/min，DZW120-24r/min, DZW180-24r/min， DZW250-24r/min，DZW350-24r/min。
扬州贝尔DZB20-18隔爆型阀门电动装置参数：
型号规格 公称转矩（N·m） 公称推力（KN） 大阀杆直径（mm） 大转圈数（圈） 手动速比 输出转速（r/min）
电机功率（KW） 参考重量（Kg）
Z5 50 20 28 60 1:1 12 0.12 28
Z10 100 40 28 60 1:1 24/36 0.25/0.37 45
Z15 150 24/36 0.37/0.55 50
Z20 200 100 40 60 1:1 18/24 0.37/0.55 55
Z30 300 18/24 0.55/0.75 58
Z45 450 150 48 120 1:1(20:1) 24/36 1.1/1.5 110
Z60 600 24/36 1.5/2.2 120
Z90 900 200 60 120 1:1(25:1) 24/36 2.2/3 139
Z120 1200 24/36 3/4 142
Z180 1800 325 70 150 22.5:1 18/24 4/5.5 250
Z250 2500 18/24 5.5/7.5 255
Z350 3500 700 80 150 20:1 18/24 7.5/10 330
Z500 5000 18/24 10/15 350
根据阀门类型选择阀门电动装置：
阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动
执行器配套时首先应根据阀门的类型选择
电动执行器。
1．
角行程电动执行器（转角<360度）
电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。
此类电动执行器适用于
蝶阀、
球阀、
旋塞阀等。
2．多回转电动执行器（转角>360度）
电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。
此类电动执行器适用于闸阀、截止阀等。
3．直行程（直线运动）
电动执行器输出轴的运动为直线运动式，不是转动形式。
此类电动执行器适用于单座
调节阀、双座调节阀等。
