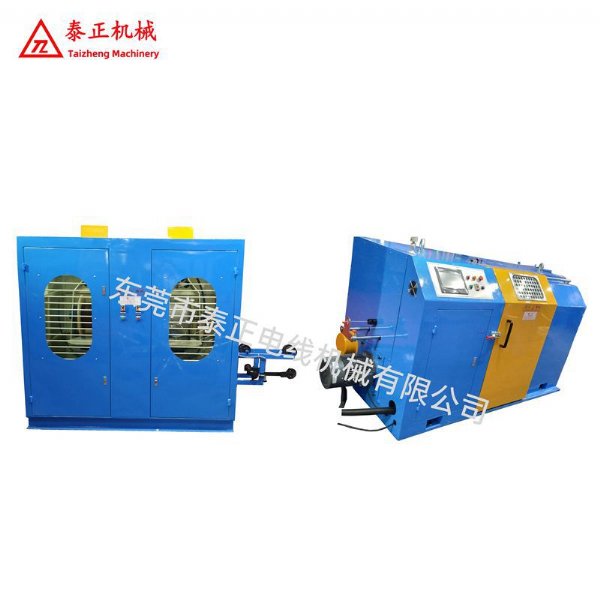

立式退扭对绞机及网络线数据线退扭对绞机适用于数据电缆（超五类、六类、七类电缆） 芯线对绞时达到同步推扭+主动放线。本机可用于与TZ-500 或TZ-630组配退纽绞对机组。
二、设备组成：
双盘退纽放线机构，放线张力检测架，线盘
升降机构，
电控箱等。
三、技术特点：
放线张力精确控制，放线张力恒定，生产效率高。
退纽率调整方便，退纽转速自动跟踪对绞机转速变化。
双盘退纽绞弓采用高强度碳纤维材料，经久耐用。

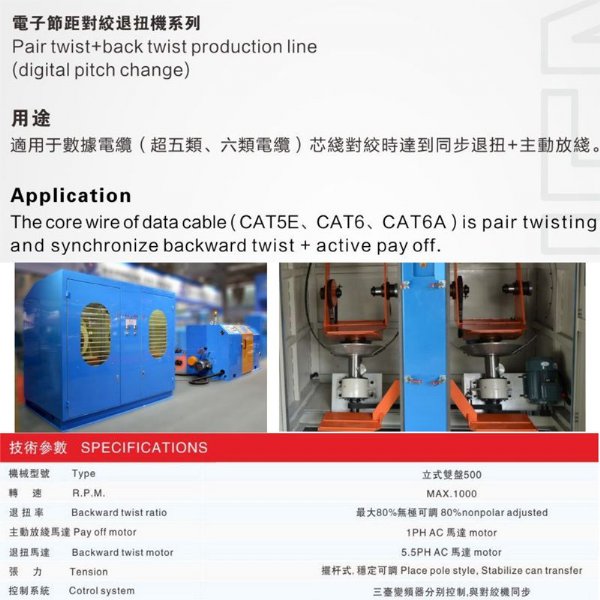

四、技术参数：
规格型号 TZ-500立式退扭对绞机 TZ-500网络线退扭对绞机
适用线轴 φ500mm*300mm*φ56mm φ500mm*300mm*φ56mm
张力 储线架式张力感应架 磁粉
离合器张力控制由机外设定
给线径 Max 2.0mm Max 2.0mm
绞合外径 Max 4.0mm Max 4.0mm
节距范围 Max 50％退扭率无级可调 10-25mm(变换
齿轮)
转 速 Max 1000RPM Max 2200RPM
线 速 Max 120m/min Max 120m/min
排 线
轴承式排线，排距、排幅可调 轴承式排线，排距、排幅可调
动 力 AC 3.75KW+0.75KW AC3.7KW
线盘升降 1HP减速电动升降 液压升降
制 动 内外部断线电磁式刹车制动 内外部断线电磁式刹车制动 主要技术特点：
A.绞距值精准，绞距波动率小：+0.2mm
B.放线收线张力稳定：+15g
C.非绞弓式退扭，退扭质量高，对芯线损伤小，能够达到5A,6A，类线要求。
D.机器自动化程度高，操作简单方便，整机人界面操作，
PLC设定参数，不需要变换绞距齿轮，节约人工
E.退扭对绞一体化设计，节约空间
退扭弓带*大转速 100 〜1500rpm (无级可调) 100 〜1500rpm (无级可调)
张力范围(N) 5 〜25 5 〜25
对绞张力 三菱磁粉离合器 三菱磁粉离合器
对绞
电机功率 7.5KW 7.5KW
退扭电机功率 7.5KW 7.5KW
对绞线盘(mm) Ф500x Ф250xФ250 Ф 630x Ф250xФ400
退扭线盘(mm) Ф500x Ф250xФ250 Ф500x Ф250xФ250
对绞机尺寸(mm) 2500x2200x1400 2500x2200x1400
退扭机尺寸(mm) 2780x1180x1400 2780x1180x1400
