一、产品介绍

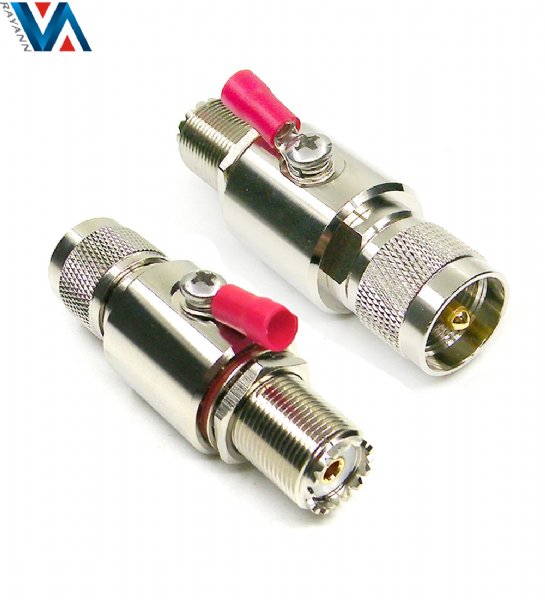

天馈
防雷器适用于射频信号的收、发系统、网络信号无线发射与接口设备、
工控信号无线发射、接收设备、射频信号设备的防雷保护。
◆ 工作频带宽，通流容量大，响应时间快，残压水平低。
◆ 插入损耗低，驻波比小。
◆ 工作频带宽，匹配阻抗、接口形式、频率可任意选择。
◆ 体积小，安装、使用方便，易维护，保护性能好，工作可靠。
二、技术参数
工作电压
230V
标称放电电流（8/20?s）(In)
5KA
放电电流（8/20?s）(Imax.)
10KA
电压保护水平(Up)
≤600V
响应时间
≤20ns
频率范围
0~3GHz
插入损耗
<0.2dB
驻波系数
≤1.2
特性阻抗
50Ω
接口形式
SL16
工作环境
温度：-40℃～+70℃，相对湿度＜90％
外形尺寸(长×宽×高)
70×27×25mm
重量
0..13kg
三、安装说明
1、本产品串联安装于天馈通道和被保护设备之间，输出端与被保护设备相连。
2、防雷器的
接地线与防雷系统地线可靠连接。
3、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
4、当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前状态后系统恢复正常，则应更换防雷器。
