◆本产品适用防雷区域：LPZ2与LPZ3区交界处
电源线路的雷电浪涌防护。
◆具有工作指示、模块劣化指示等功能。
◆模块化设计，密封性好，安装接线方便。
◆采用温控断路技术、内置过流保护电路，彻底避免火检。
◆通流量大、漏电流小、响应时间快，特别适用于恶劣的雷电环境。
◆适用于交流配电设备的防雷保护，如通信、电视广播、计算机房、机电设备等的保护。

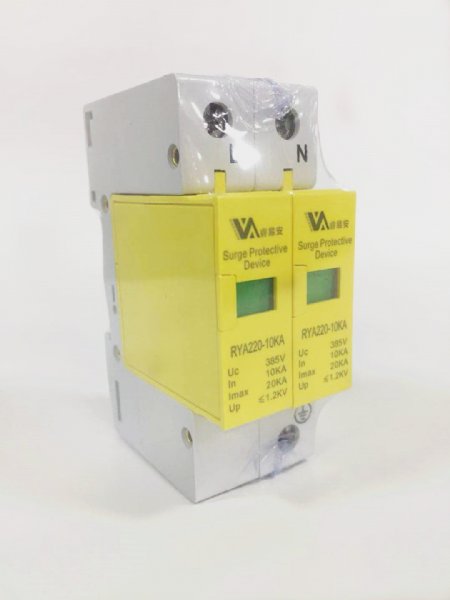

产品型号 RYA220-10KA
保护级别 D级
工作电压Un(AC) 220V
*大持续运行电压Uc(AC) 385V
标称放电电流In（8/20μs) 10KA
*大放电电流Imax(8/20μs） 20KA
电压保护水平Up ≤1.2KV
响应时间 ＜25ns
漏电流 ≤20uA
保护模式 L-PE、N-PE(2P)
劣化指示 绿色：正常；红色：劣化
工作环境 温度：-40℃～+70℃，相对湿度＜90％
外壳材料 阻燃材料
规格尺寸（长X宽X高） 36X90X60mm
重量 0.26kg
产品安装：
1、SPD用于主配电系统的雷电防护，并联安装在建筑物
配电箱电源进线端，配35mm电气导轨，安装前
必须切断电源，严禁带电操作。
2、安装时，SPD应与相应规格的
断路器配合安装，请根据安装示意图所示链接，其中L为相线，N为零
线，PE为地线，切勿错接。安装完成后，合上断路器开关，检查工作状态是否正常。
3、
防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色时，表示防雷模
块出现故障，应及时维修或更换。
4、适用于室内运行，如安装在室外时，必须加装防水外壳。
5、所以接线必须牢固及可靠电气联接。SPD连接线：BVR≥2.5m㎡,
接地线:BVR≥4m㎡，其引线长度
应小于1m且越短越好。
6、防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
