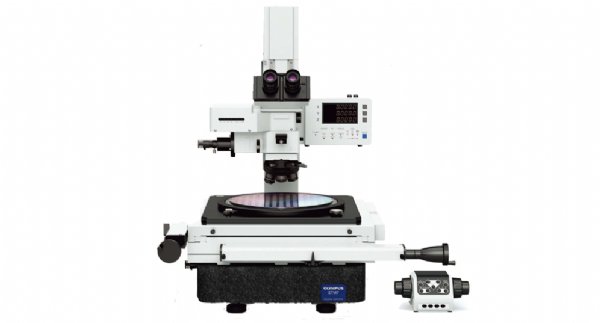

STM7规格
小型手动镜架
STM7-SF 小型电动镜架
STM7-SFA 中型手动镜架
STM7-MF 中型电动镜架
STM7-MAF 大型手动镜架
STM7-LF 大型镜架
STM7-LFA
显微镜镜架
聚焦 垂直移动范围 175 mm 145 mm
zui大的测量高度 120 mm（配备测量物镜）
175 mm（配备金相物镜） 90 mm（配备测量物镜）
145 mm*1（配备金相物镜）
Z轴测量分辨率 0.1 μm
Z轴驱动方法 手动同轴
微调/粗调
焦旋钮 电马达驱动：
●聚焦按钮：
移动速度
8 mm/s（zui大）
●微/粗调焦旋钮：
微调焦速度（旋转
一周移动量）
有4档可供选择
(800 μm，400μm,
100 μm，50 μm) 手动同轴
微调/粗调
焦旋钮 电马达驱动：
●聚焦按钮：
移动速度
8 mm/s（zui大）
●微/粗调焦旋钮：
微调焦速度（旋转
一周移动量）
有4档可供选择
(800 μm，400μm,
100 μm，50 μm) 手动同轴
微调/粗调
焦旋钮 电马达驱动：
●聚焦按钮：
移动速度
8 mm/s（zui大）
●微/粗调焦旋钮：
微调焦速度（旋转
一周移动量）
有4档可供选择
(800 μm，400μm,
100 μm，50 μm)
照明 LED照明 白色：用于反射光照明，绿色：用于透射光照明
镜筒 正像单目镜筒，正像三目镜筒(100:0/0:100)
物镜 测量显微镜用 MM6-OB系列
金相显微镜用 MPLFLN 系列, LMPLFLN 系列, MPLFLN-BD 系列, LMP LFLN-BD 系列
目镜 MM6-OCC10X (带十字线, FN 22), MM6-O C10X (FN 22)
载物台 测量范围 STM7-CS50:
X轴 50 mm, Y轴 50 mm
STM7-CS100:
X轴 100 mm, Y轴 100 mm STM7-CS200:
X轴 200 mm, Y轴 200 mm STM7-CS300:
X轴 300 mm, Y轴 300 mm
测量精确度
(L：测量长度) STM7-CS50: (3+L/50) μm
STM7-CS100: (3+2L/100) μm (3+4L/200) μm (3+6L/200) μm
精确度保证重量 STM7-CS50: 5 kg
STM7-CS100: 6 kg 10 kg 15 kg
计数器显示 轴数 3轴
单位 毫米/微米/英寸/密耳
zui小分辨率 0.1 μm
外形尺寸（宽×长×高）（mm） 466 x 583
x651 466 x 583 x 811 606 x 762 x 651 606 x 762 x 811 804 x 1024 x 686 804 x 1024 x 844
重量 约84 kg 约92 kg 约152 kg 约159 kg 约277 kg 约284 kg
额定功率 100-120/220-
240V ~
50/60Hz
0.3A/0.2A 100-120/220-
240V ~ 50/60Hz
0.6A/0.35A 100-120/220-
240V ~ 50/60Hz
0.3A/0.2A 100-120/220-
240V ~ 50/60Hz
0.6A/0.35A 100-120/220-
240V ~ 50/60Hz
0.3A/0.2A 100-120/220-
240V ~ 50/60Hz
0.6A/0.35A
*1 使用大型镜架STM7-LF/STM7-LFA时，可以将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
物镜工作距离
倍率 1x 3x 5x 10x 20x 50x 100x
物镜
测量物镜 MM6-OB系列 59.6 76.8 65.4 50.5 - - -
金相物镜 MPLFLN系列 明场 - - 20.0 11.0 3.1 1.0 1.0
LMPLFLN系列 长工作距离 - - 22.5 21.0 12.0 10.6 3.4
MPLFLN-BD系列 明场/暗场 - - 12.0 6.5 3.0 1.0 1.0
LMPLFLN-BD系列 明场/暗场
长工作距离 - - 15.0 10.0 12.0 10.6 3.3
