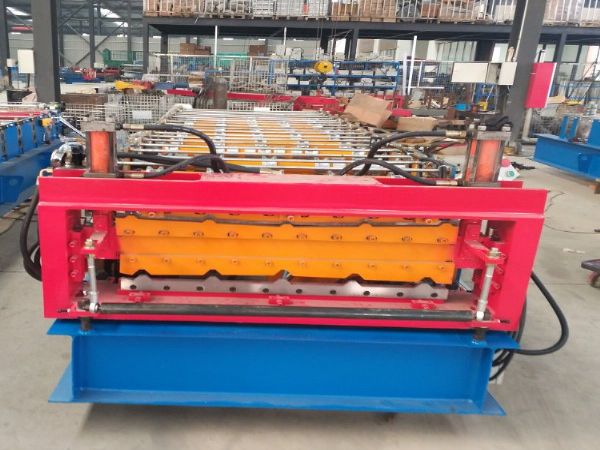

主要技术参数:
1.设备规格:6200mmx1600mmx1200mm
2.设备重量:3.5吨左右 进料宽为1000-1250mm, 3.
3.原材料厚度:0.2-0.8mm
4.成型排数:840/1050-11排, 900/1080-9排
5.大架: 300H钢,结实稳固
6.中板厚度: 16mm
7.主轴:材质45#, 轴径70mm
8.
电机功率: 3Kw, 液压剪切功率: 3Kw
9.轧辊模具:45#钢锻件普通
车床粗加工,
数控车床精加工,抛光,镀硬铬而成
10.压型
油缸: 缸径125mm,
11.行程:100mm
12.
减速机: 行星摆线针, 1: 59速比,4#减速机
13.轴采用45#钢, 加工后轴身尺寸直径70mm, 模具轮采用45#钢加工成型,表面镀硬铬 传动采用6分链轮,
链条传动,4# 3Kw行星摆线式减速机,运动平稳,无噪音 中板链接采用铸钢拉板,确保机器在辊压厚板时不发生变形 传动
轴承采用优质210高速双密封轴承,免维护,以延长机器运转寿命 电脑控制系统采用高智能工业电子编程器台湾台达
PLC控制系统,简单操作,精度准确,性能稳定,长度精度小于2mm, 出板速度8-10米/每分钟 原料
支撑架采用人工调节式,操作简单。
