西门子

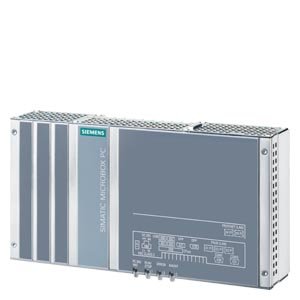

工控机SIMATIC IPC427E（小型箱式 PC)
SIMATIC IPC427E（小型箱式 PC）：功能强大的嵌入式 IPC – 免维护，配置多样
随时可运行的完整解决方案：
极为紧凑
免维护
第六代 Intel Core i 技术
优势
高数据处理速度，实现高生产率
高达 Intel? Xeon?，无风扇
DDR4 存储器技术，高达 16 GB
结构极为紧凑、坚固耐用，可以直接在机器上使用
安装深度低，环境温度高达 50 °C
前面板安装，作为第二个标准安装位置
固态硬盘 (SSD)（240 GB 或 80 GB，可选）、SATA 硬盘或*多两个 CFast 卡 (30 GB)
极高的工业功能和灵活性，适用于实现嵌入式解决方案
灵活的存储器概念（例如，可以使用 2 个大容量存储器）
3 个 LAN 10/100/1000 Mbit/s 接口；具有协同 (teaming) 功能
PROFINET 内置接口
4 个高速 USB 3.0 端口；2 个串行接口（可选）
灵活的安装和安装选项（导轨，墙壁，纵向安装）
可进行简易扩展（*多两个 PCIe 插槽）
ON / OFF 开关
系统可用性高，可降低潜在故障风险和维护成本
由于没有旋转部件（风扇、硬盘）且无需
电池即可运行，因此是免维护的
512 KB NVRAM 可由软件控制器操作
采用前部 LED 概念，实现有效的自诊断；通过特殊的 BIOS 属性针对无头操作进行了优化
经系统测试的 SIMATIC 软件
投资安全性高，可降低工程组态成本
长期可用性：产品上市销售后，提供 8 到 10 年的服务与支持
与现有设备兼容
应用
SIMATIC IPC427E 为机器、工厂和
控制柜厂商提供了一种适合在机器上、过程级或工业环境中使用的高性能、紧凑型 PC 平台，可用于
：
过程和机器数据的测量和检查、开环及闭环控制
数据采集、处理和可视化应用
机器级的所有应用程序，以 C/C++ 或使用 软件控制器/ WinCC RT Advanced 创建，需要坚固耐用的超紧凑型 IPC（配备高计算能
力）
其他新应用场合，如造船、楼宇自动化、水处理
应用领域从使用如 CPU 1500S软件控制器完全集成在全集成自动化 (TIA) 中的自动化计算机到基于 C/C++ 的自动化解决方案与
VxWorks，例如，和适用于一般 IT 应用的“单机”应用程序。
对于需要 Windows 7 Ultimate 的软件产品，硬盘上或固态硬盘 (SSD) 上预装有 Windows 7 Ultimate 组合产品。
SIMATIC IPC427E 具有 CE 标记，适合在工业应用中以及在家庭和商业环境中使用。因此，它也可在楼宇自动化系统或公共设施中使用
。该装置还具有*重要的船级社认证，规定使用 CF 存储卡的组态。
由于采用无风扇设计和使用 SIMATIC PC CFast 存储器或 SSD，实现了无旋转组件设计，系统可用性得到提高。
SIMATIC PC 可与 WinCC SCADA 或 WinCC（Advanced、Professional）一起作为具有价格优势的 SIMATIC HMI 产品包来订购。
设计
基本设计
全金属外壳，抗震动和撞击能力强，电磁兼容性高
板上显卡，2 x DisplayPort
光驱可以通过 USB 接口从外部连接，不包括在供货范围内
接口（位于一侧）：
3 x 10/100/1000 Mbps 以太网接口 (RJ45)
4 个高速 USB V3.0 接口
2 x COM (RS232/RS485)
空闲插槽（使用带一个或两个扩展插槽的型号时）：
多达 2 个 PCIe 卡
浮地
电源：24 VDC (19.2 - 28.8 V)
设计类型
处理器：
Intel? Celeron? 处理器 G3902E（2 MB 高速缓存，1.60 GHz）
Intel? Core? i3-6102E 处理器（3 MB 高速缓存，1.90 GHz）
Intel? Core? i5-6442EQ 处理器（6 MB 高速缓存，*高 2.70 GHz）
Intel? Xeon? 处理器 E3-1505L v5（8 MB 高速缓存，2.00 GHz）
主存储器容量 4 GB（4/8/16 GB 可选），DDR4 SDRAM
现场总线
内置 PROFINET，3 x RJ45
硬件扩展：
两个板载 RS232/RS485 接口 (COM)
驱动器：
80 GB 固态硬盘，作为硬盘坚固耐用的备选方案
闪盘（可更换，可接触）：2 GB，4 GB，8 GB，16 GB 或 30 GB
串行 ATA 硬盘，2.5
预装操作系统：
Windows 7 Ultimate MUI
Windows Embedded Standard 7
Windows 10 IoT Enterprise LTSB 2016，64 位
功能
集成可参数化监控功能（程序执行/看门狗、处理器和板卡温度）
通过以太网，电子邮件，SMS 扩展诊断/报文，用于通过 OPC 直接传输至 SIMATIC 软件（也可通过 SIMATIC PC DiagMonitor）。
运行小时计数器
硬盘状态
系统状态（节拍）
将所有信息自动化记录到日志文件
具有集中监视联网 SIMATIC IPC 的功能
集成
集成接口：
以太网
2 个集成千兆以太网接口（10/100/1000 Mbit/s），可用于 IT 通信和与可编程控制器（如 SIMATIC S7，带有 SOFTNET S7 软件
包）进行数据交换。
PROFIBUS
可选 PROFIBUS 浮置接口 (12 Mbit/s) 可以用于连接分布式现场设备或连接到 SIMATIC S7（带“SOFTNET for PROFIBUS”软件包
）
PROFINET
PROFINET 接口可用于连接分布式现场设备可用于控制驱动器。
更多接口
提供了用于 PCIe 模块的*多两个空闲插槽，4 个高速 USB V3.0 接口和两个串行接口，可用于连接额外 I/O 设备。
西门子工控机427E安装手册
ipc427e_operating_instructions_zh.pdf
