土工膜 geomembrane 一种以聚合物为基本原料的防水阻隔型材料.
高密度
聚乙烯(hdpe)土工膜 high density polyethylene geomembrane是以中（高）密度聚乙烯树脂为原料生产的，密度为0.94g/cm3或以上的土工膜。
光面土工膜 smooth geomembrane 膜的两面均具有光洁、平整外观的土工膜。
糙面土工膜 textured geomembrane经特定的工艺手段生产的单面或双面具有均匀的毛糙外观的土工膜。
拉伸强度 tensile strength在拉伸试验中，试样直至断裂为止,单位宽度所承受的拉伸应力（kN/m）。
拉伸断裂应力 tensile break stress在试验试样断裂破坏瞬间的拉伸应力。
拉伸屈服应力 tensile yield stress在拉伸应力-应变屈服点处的应力。
偏置屈服应力 offset yield stress应力-应变曲线偏离直线性达规定应变百分数（偏置）时的应力。
断裂伸长率 elongation at break在拉力作用下，试样断裂时标线间距离的增加量与初始标距之比，以百分数表示。
聚乙烯土工膜规格尺寸及偏差
产品单卷的长度不应少于50m，长度偏差应控制在±2％。
宽度尺寸应大于3000mm,偏差应控制在±1％。hdpe膜的整数宽度规格尺寸及偏差值，非整数宽度产品可参考执行。填埋场底部防渗应选用5000mm以上，覆盖可选用3000mm以上产品。
hdpe土工膜的厚度及偏差应符合表要求：
其中，光面土工膜的极限偏差应控制在±10％，糙面土工膜的极限偏差应控制在±15％。底部防渗应选用厚度大于1.5mm的土工膜，临时覆盖可选用厚度大于0.5mm的土工膜，终场覆盖可选用厚度大于1.0mm的土工膜。

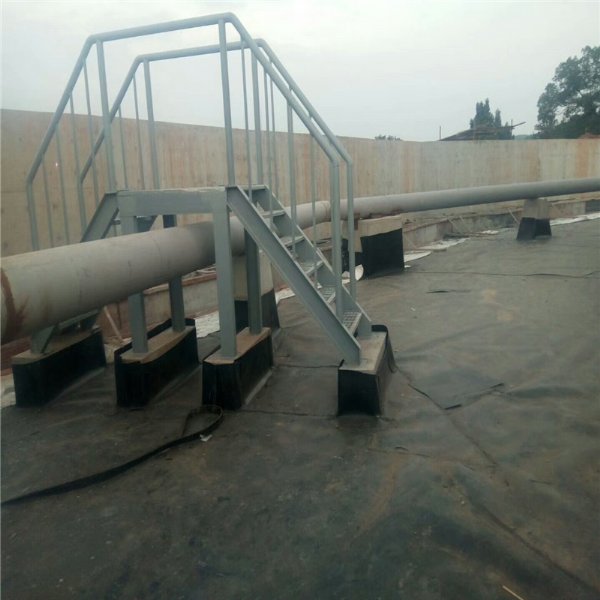

聚乙烯土工膜自身的优势：具有良好的耐热性和耐寒性。化学稳定性好，具有较高的刚性和韧性，机械强度好，耐环境应力开裂与耐撕裂强度性能好，随着密度的上升，机械性能和阻隔性能会相应提高，耐热，和抗拉强度也更高；可耐酸、碱、有机溶剂等腐蚀。
