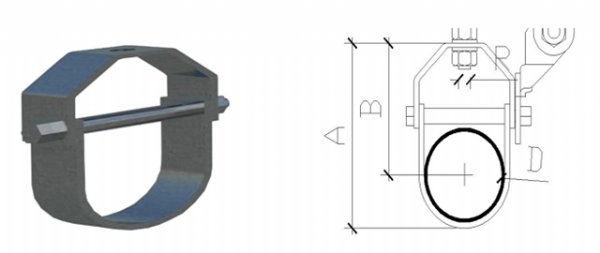

1.U型吊卡
技术参数：
提供尺寸：适应
管道直径65mm～150mm；
材料：优质碳素钢；
不锈钢；
防腐处理：电镀锌,热浸镀锌,达克罗。
产品特点：
用于不大于150mm直径的单管抗震；安装灵活,快捷方便。
应用：
通过
弹簧螺母和六角
螺栓等与
槽钢,
螺杆连接；广泛应用于抗震支吊架系统。
产品数据：
编号 品名 外径范围Dmm 英制规格 Amm Bmm Rmm 设计值KN
C401101 抗震U型吊卡-65 68-76 2-1/2” 134 95 M12 1.1
C401102 抗震U型吊卡-80 82-90 3” 153 105 M12 1.45
C401103 抗震U型吊卡-100 104-114 4” 197 137 M16 1.45
C401104 抗震U型吊卡-125 130-140 5” 228 153 M16 2.2
C401105 抗震U型吊卡-150 158-168 6” 280 210 M20 2.65

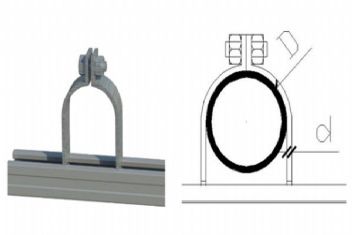

2.P型管箍
技术参数：
提供尺寸：适应管道直径65mm～200mm；
材料：优质碳素钢；不锈钢；
防腐处理：电镀锌,热浸镀锌,达克罗。
产品特点：
用于常规的管道抗震；安装灵活,快捷方便。
应用：
通过弹簧螺母和
六角螺栓等与槽钢连接；广泛应用于抗震支吊架系统。
产品数据：
编号 品名 外径范围Dmm 英制规格 d mm 设计值KN
C403101 P型管箍-65 68-76 2-1/2” 5 4.5
C403102 P型管箍-80 82-90 3” 5 4.5
C403103 P型管箍-100 104-114 4” 5 4.5
C403104 P型管箍-125 130-140 5” 5 4.5
C403105 P型管箍-150 158-168 6” 5 4.5
C403106 P型管箍-200 215-225 8” 5 4.5

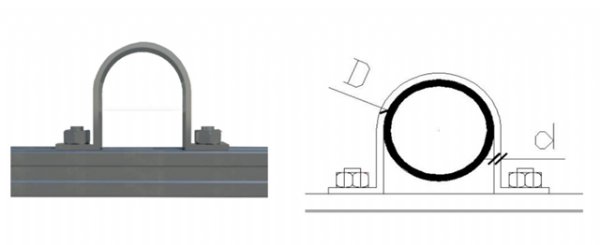

3.Ω型管箍
技术参数：
提供尺寸：适应管道直径65mm～150mm；
材料：优质碳素钢；不锈钢；
防腐处理：电镀锌,热浸镀锌,达克罗。
产品特点：
用于常规的管道抗震；安装灵活,快捷方便。
应用：
通过弹簧螺母和六角螺栓等与槽钢连接；广泛应用于抗震支吊架系统。
产品数据：
编号 品名 外径范围Dmm 英制规格 d mm 设计值KN
C402101 抗震Ω型管箍-65 68-76 2-1/2” 5 4.5
C402102 抗震Ω型管箍-80 82-90 3” 5 4.5
C402103 抗震Ω型管箍-100 104-114 4” 5 4.5
C402104 抗震Ω型管箍-125 130-140 5” 5 4.5
C402105 抗震Ω型管箍-150 158-168 6” 5 4.5

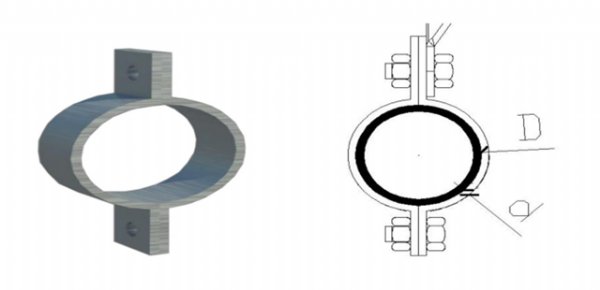

4.圆型管箍
技术参数：
提供尺寸：适应管道直径65mm～150mm；可适应立管大管径
材料：优质碳素钢；不锈钢；
防腐处理：电镀锌,热浸镀锌,达克罗。
产品特点：
用于常规的管道抗震；适应立管大管径；安装灵活,快捷方便。
应用：
通过弹簧螺母和六角螺栓等与槽钢连接；广泛应用于抗震支吊架系统。
产品数据：
编号 品名 外径范围Dmm 英制规格 d mm 设计值KN
C404101 圆型管箍-65 68-76 2-1/2” 5 4.5
C404102 圆型管箍-80 82-90 3” 5 4.5
C404103 圆型管箍-100 104-114 4” 5 4.5
C404104 圆型管箍-125 130-140 5” 5 4.5
C404105 圆型管箍-150 158-168 6” 5 4.5
C404201 圆型立管箍-200 215-225 8” 5 4.5
C404202 圆型立管箍-250 258-265 10” 5 4.5
C404203 圆型立管箍-300 305-315 12” 5 4.5
C404204 圆型立管箍-350 355-365 14” 5 4.5
C404205 圆型立管箍-400 405-415 16” 5 4.5
C404206 圆型立管箍-450 455-465 18” 6 6.5
C404207 圆型立管箍-500 505-515 20” 6 6.5
C404208 圆型立管箍-600 605-615 24” 6 6.5
